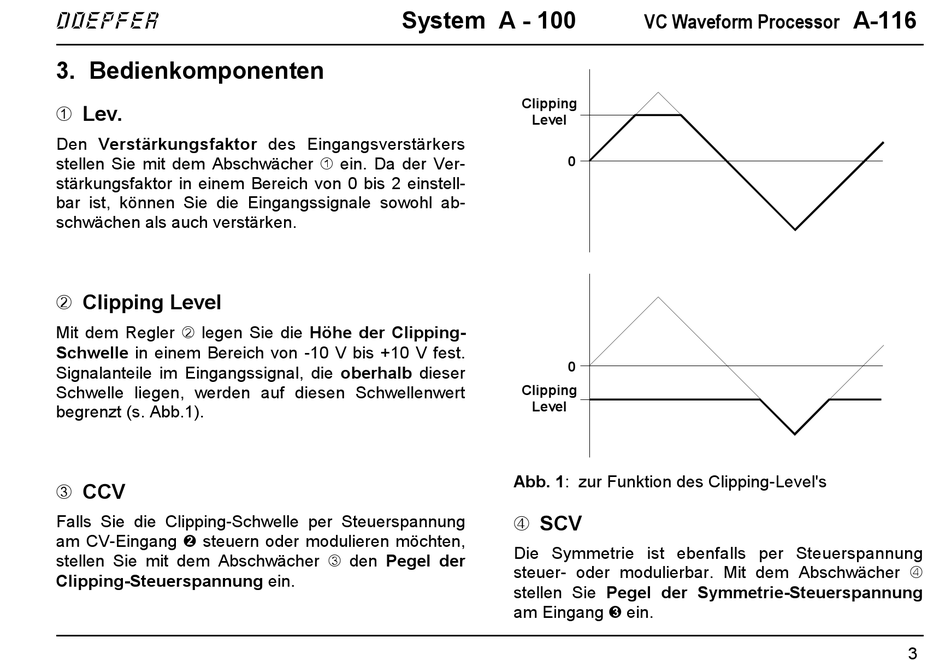

3. Bedienkomponenten
1 Lev.
Den Verstärkungsfaktor des Eingangsverstärkers
stellen Sie mit dem Abschwächer 1 ein. Da der Ver-
stärkungsfaktor in einem Bereich von 0 bis 2 einstell-
bar ist, können Sie die Eingangssignale sowohl ab-
schwächen als auch verstärken.
2 Clipping Level
Mit dem Regler 2 legen Sie die Höhe der Clipping-
Schwelle in einem Bereich von -10 V bis +10 V fest.
Signalanteile im Eingangssignal, die oberhalb dieser
Schwelle liegen, werden auf diesen Schwellenwert
begrenzt (s. Abb.1).
3 CCV
Falls Sie die Clipping-Schwelle per Steuerspannung
am CV-Eingang " steuern oder modulieren möchten,
stellen Sie mit dem Abschwächer 3 den Pegel der
Clipping-Steuerspannung ein.
System A - 100
Clipping
Level
0
0
Clipping
Level
Abb. 1: zur Funktion des Clipping-Level's
4 SCV
Die Symmetrie ist ebenfalls per Steuerspannung
steuer- oder modulierbar. Mit dem Abschwächer 4
stellen Sie Pegel der Symmetrie-Steuerspannung
am Eingang § ein.
