A-117
Digital Noise Generator

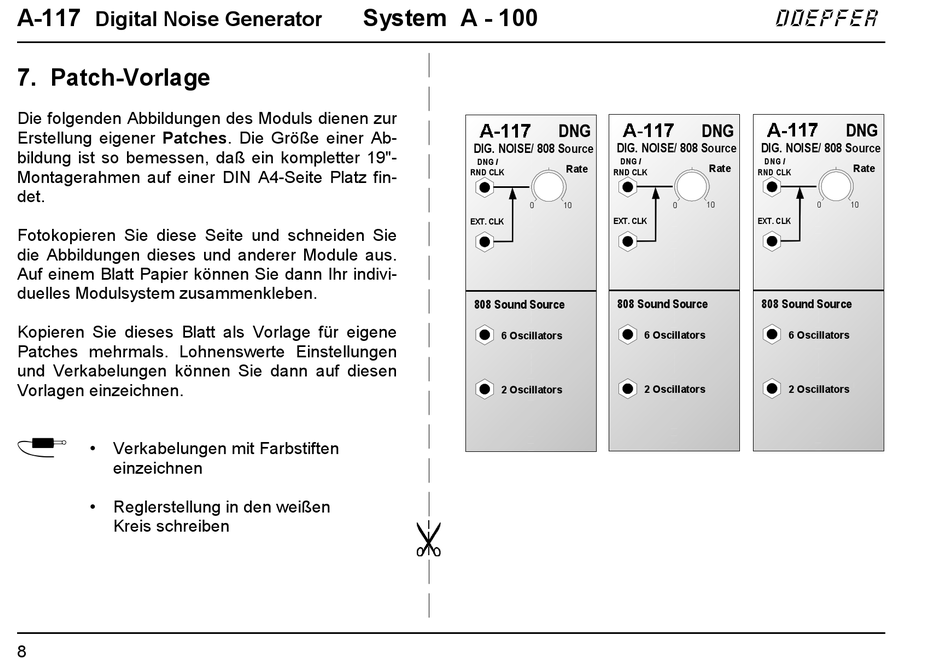

7. Patch-Vorlage
Die folgenden Abbildungen des Moduls dienen zur
Erstellung eigener Patches. Die Größe einer Ab-
bildung ist so bemessen, daß ein kompletter 19"-
Montagerahmen auf einer DIN A4-Seite Platz fin-
det.
Fotokopieren Sie diese Seite und schneiden Sie
die Abbildungen dieses und anderer Module aus.
Auf einem Blatt Papier können Sie dann Ihr indivi-
duelles Modulsystem zusammenkleben.
Kopieren Sie dieses Blatt als Vorlage für eigene
Patches mehrmals. Lohnenswerte Einstellungen
und Verkabelungen können Sie dann auf diesen
Vorlagen einzeichnen.
P
• Verkabelungen mit Farbstiften
einzeichnen
• Reglerstellung in den weißen
Kreis schreiben
8
System A - 100
DIG. NOISE/ 808 Source
DNG /
RND CLK
0
EXT. CLK
808 Sound Source
6 Oscillators
2 Oscillators
DNG DNG
DIG. NOISE/ 808 Source
DNG /
Rate Rate
RND CLK
10 0 10
EXT. CLK
808 Sound Source
6 Oscillators
2 Oscillators
doepfer
DNG
DIG. NOISE/ 808 Source
DNG /
Rate
RND CLK
0 10
EXT. CLK
808 Sound Source
6 Oscillators
2 Oscillators
