A-171
VC Slew Limiter

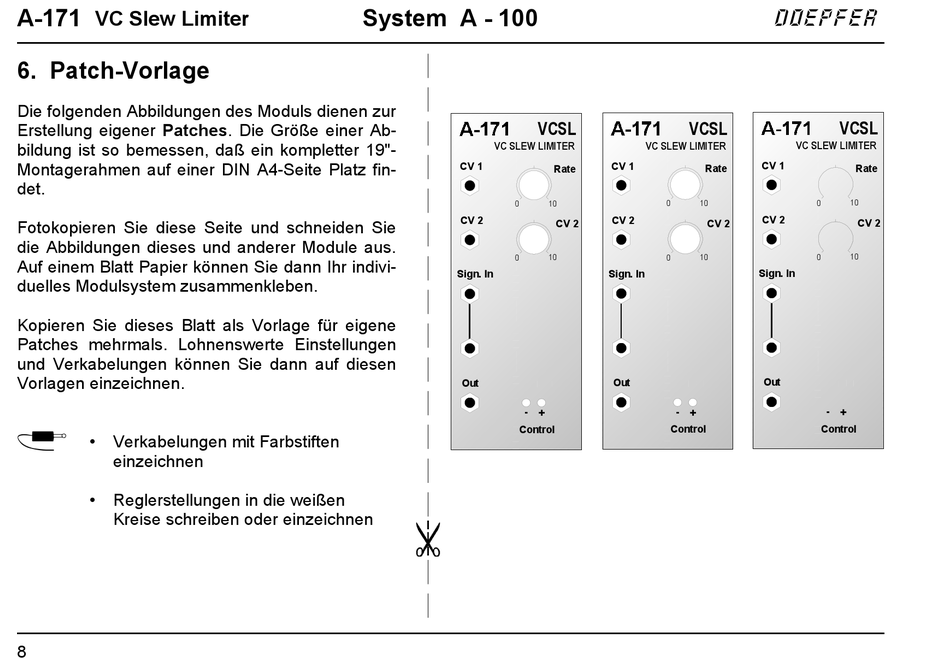

6. Patch-Vorlage
Die folgenden Abbildungen des Moduls dienen zur
Erstellung eigener Patches. Die Größe einer Ab-
bildung ist so bemessen, daß ein kompletter 19"-
Montagerahmen auf einer DIN A4-Seite Platz fin-
det.
Fotokopieren Sie diese Seite und schneiden Sie
die Abbildungen dieses und anderer Module aus.
Auf einem Blatt Papier können Sie dann Ihr indivi-
duelles Modulsystem zusammenkleben.
Kopieren Sie dieses Blatt als Vorlage für eigene
Patches mehrmals. Lohnenswerte Einstellungen
und Verkabelungen können Sie dann auf diesen
Vorlagen einzeichnen.
P
• Verkabelungen mit Farbstiften
einzeichnen
• Reglerstellungen in die weißen
Kreise schreiben oder einzeichnen
8
System A - 100
VCSL
VC SLEW LIMITER
CV 1
0
CV 2
0
Sign. In
Out
-
+
Control
VCSL
VC SLEW LIMITER
CV 1
Rate Rate
10 0 10
CV 2
CV 2 CV 2
10 0 10
Sign. In
Out
-
+
Control
doepfer
VCSL
VC SLEW LIMITER
CV 1
Rate
0 10
CV 2
CV 2
10
0
Sign. In
Out
-
+
Control
