DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 259

A-119
External Input / Envelope Follower
Lautstärkekontrolle durch externes Audio-Signal

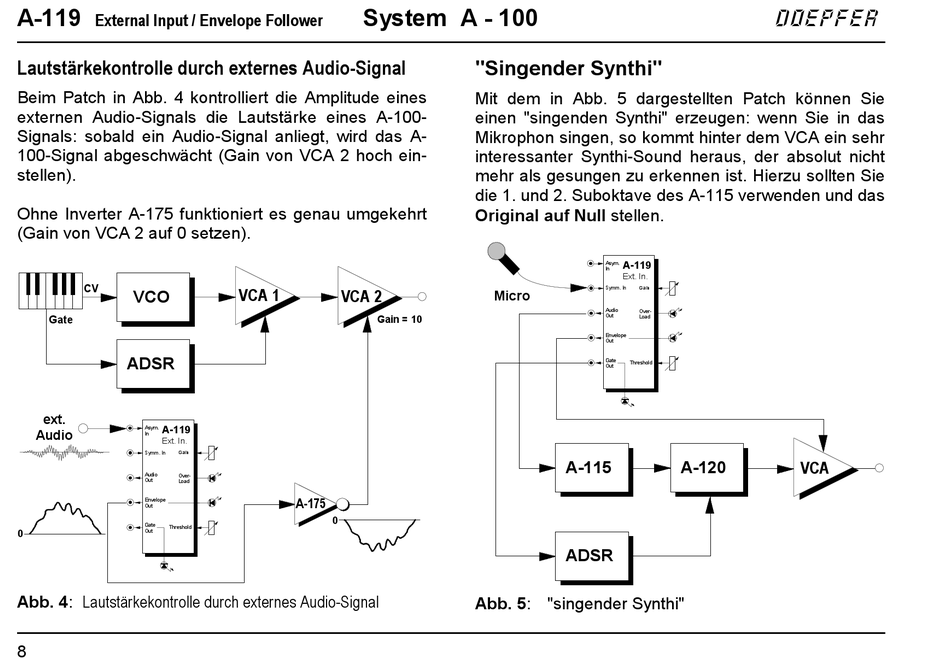

Beim Patch in Abb. 4 kontrolliert die Amplitude eines
externen Audio-Signals die Lautstärke eines A-100-
Signals: sobald ein Audio-Signal anliegt, wird das A-
100-Signal abgeschwächt (Gain von VCA 2 hoch ein-
stellen).
Ohne Inverter A-175 funktioniert es genau umgekehrt
(Gain von VCA 2 auf 0 setzen).
CV
VCO
Gate
ADSR
ext.
Asym. A-119
Audio
In
Ext. In.
Symm . In Gain
Audio
Over-
Out
Load
Envelope
Out
Gate
Threshold
0 Out
Abb. 4: Lautstärkekontrolle durch externes Audio-Signal
8
System A - 100
VCA 1
VCA 2
Gain = 10
A-175
0
"Singender Synthi"
Mit dem in Abb. 5 dargestellten Patch können Sie
einen "singenden Synthi" erzeugen: wenn Sie in das
Mikrophon singen, so kommt hinter dem VCA ein sehr
interessanter Synthi-Sound heraus, der absolut nicht
mehr als gesungen zu erkennen ist. Hierzu sollten Sie
die 1. und 2. Suboktave des A-115 verwenden und das
Original auf Null stellen.
A-119
Asym.
In
Ext. In.
Symm. In Gain
Micro
Audio
Over-
Out
Load
Envelope
Out
Gate
Threshold
Out
A-115
ADSR
Abb. 5: "singender Synthi"
doepfer
A-120
VCA
