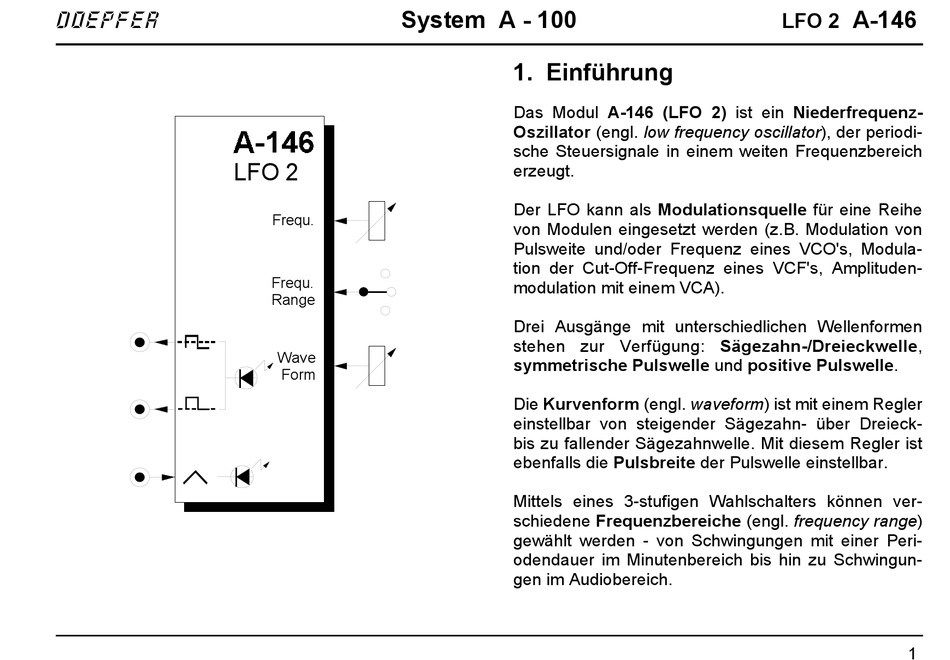

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 426

doepfer
LFO 2
System A - 100
Frequ.
Frequ.
Range
Wave
Form
1. Einführung
Das Modul A-146 (LFO 2) ist ein Niederfrequenz-
Oszillator (engl. low frequency oscillator), der periodi-
sche Steuersignale in einem weiten Frequenzbereich
erzeugt.
Der LFO kann als Modulationsquelle für eine Reihe
von Modulen eingesetzt werden (z.B. Modulation von
Pulsweite und/oder Frequenz eines VCO's, Modula-
tion der Cut-Off-Frequenz eines VCF's, Amplituden-
modulation mit einem VCA).
Drei Ausgänge mit unterschiedlichen Wellenformen
stehen zur Verfügung: Sägezahn-/Dreieckwelle,
symmetrische Pulswelle und positive Pulswelle.
Die Kurvenform (engl. waveform) ist mit einem Regler
einstellbar von steigender Sägezahn- über Dreieck-
bis zu fallender Sägezahnwelle. Mit diesem Regler ist
ebenfalls die Pulsbreite der Pulswelle einstellbar.
Mittels eines 3-stufigen Wahlschalters können ver-
schiedene Frequenzbereiche (engl. frequency range)
gewählt werden - von Schwingungen mit einer Peri-
odendauer im Minutenbereich bis hin zu Schwingun-
gen im Audiobereich.
A-146
LFO 2
1
