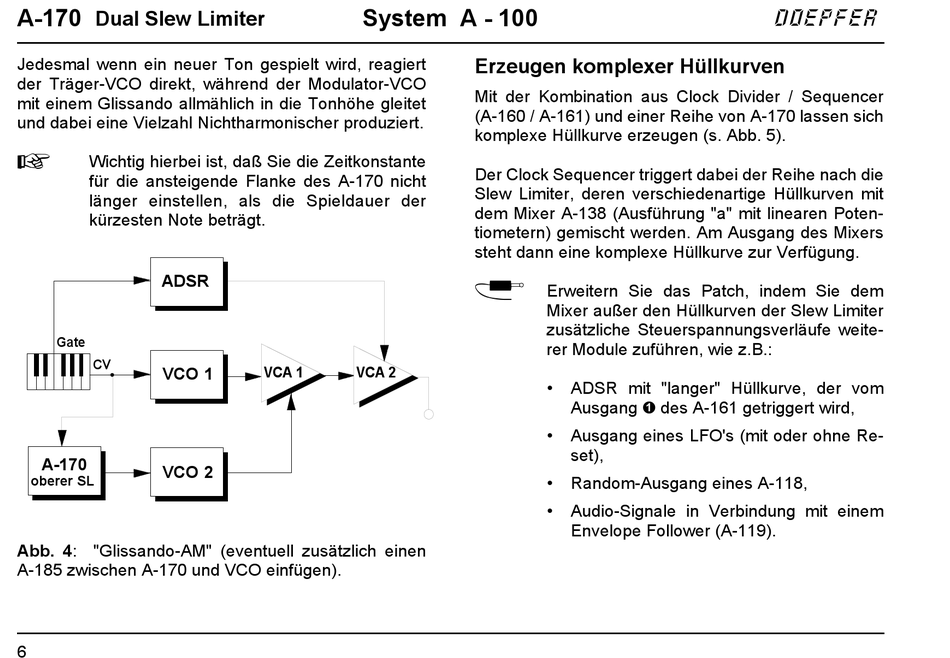

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 559

A-170
Dual Slew Limiter
Jedesmal wenn ein neuer Ton gespielt wird, reagiert
der Träger-VCO direkt, während der Modulator-VCO
mit einem Glissando allmählich in die Tonhöhe gleitet
und dabei eine Vielzahl Nichtharmonischer produziert.
H
Wichtig hierbei ist, daß Sie die Zeitkonstante
für die ansteigende Flanke des A-170 nicht
länger einstellen, als die Spieldauer der
kürzesten Note beträgt.
ADSR
Gate
CV
VCO 1
A-170
VCO 2
oberer SL
Abb. 4: "Glissando-AM" (eventuell zusätzlich einen
A-185 zwischen A-170 und VCO einfügen).
6
System A - 100
VCA 1 VCA 2
Erzeugen komplexer Hüllkurven
Mit der Kombination aus Clock Divider / Sequencer
(A-160 / A-161) und einer Reihe von A-170 lassen sich
komplexe Hüllkurve erzeugen (s. Abb. 5).
Der Clock Sequencer triggert dabei der Reihe nach die
Slew Limiter, deren verschiedenartige Hüllkurven mit
dem Mixer A-138 (Ausführung "a" mit linearen Poten-
tiometern) gemischt werden. Am Ausgang des Mixers
steht dann eine komplexe Hüllkurve zur Verfügung.
P
Erweitern Sie das Patch, indem Sie dem
Mixer außer den Hüllkurven der Slew Limiter
zusätzliche Steuerspannungsverläufe weite-
rer Module zuführen, wie z.B.:
• ADSR mit "langer" Hüllkurve, der vom
Ausgang ! des A-161 getriggert wird,
• Ausgang eines LFO's (mit oder ohne Re-
set),
• Random-Ausgang eines A-118,
• Audio-Signale in Verbindung mit einem
Envelope Follower (A-119).
doepfer
