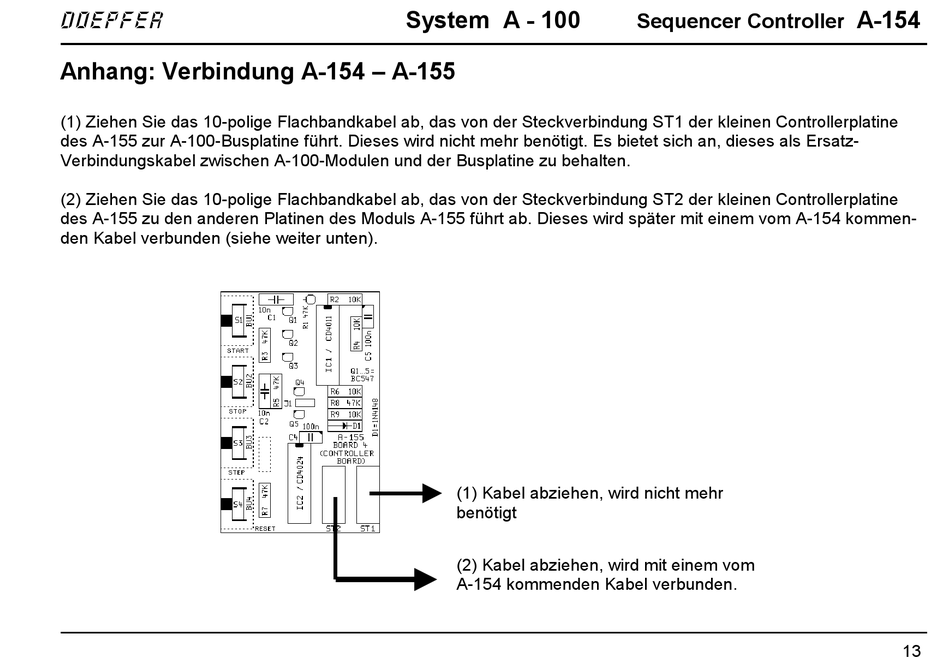

Anhang: Verbindung A-154 – A-155
(1) Ziehen Sie das 10-polige Flachbandkabel ab, das von der Steckverbindung ST1 der kleinen Controllerplatine
des A-155 zur A-100-Busplatine führt. Dieses wird nicht mehr benötigt. Es bietet sich an, dieses als Ersatz-
Verbindungskabel zwischen A-100-Modulen und der Busplatine zu behalten.
(2) Ziehen Sie das 10-polige Flachbandkabel ab, das von der Steckverbindung ST2 der kleinen Controllerplatine
des A-155 zu den anderen Platinen des Moduls A-155 führt ab. Dieses wird später mit einem vom A-154 kommen-
den Kabel verbunden (siehe weiter unten).
System A - 100
(1) Kabel abziehen, wird nicht mehr
benötigt
(2) Kabel abziehen, wird mit einem vom
A-154 kommenden Kabel verbunden.
