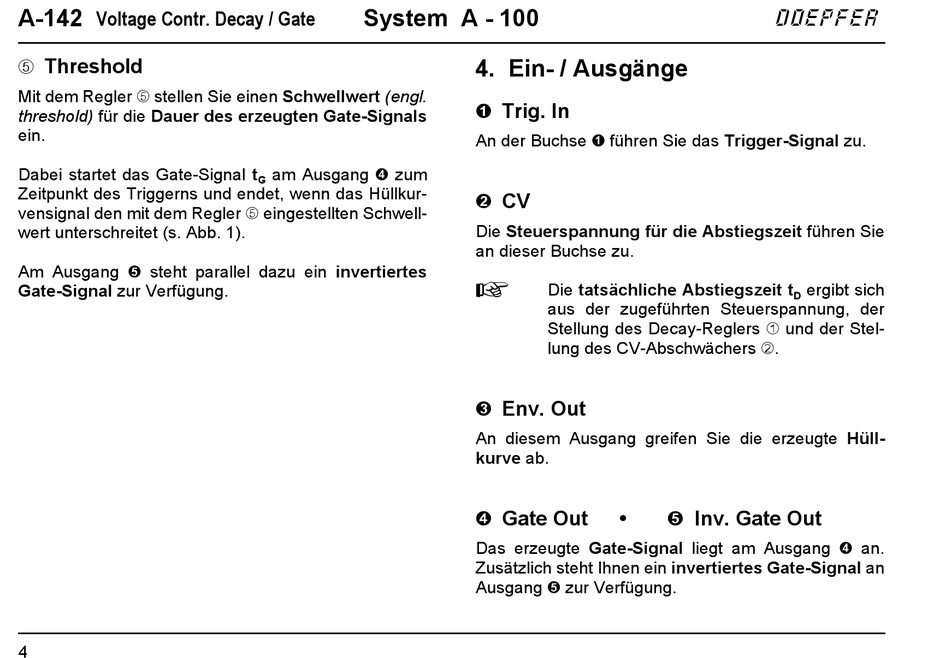

A-142
Voltage Contr. Decay / Gate
5 Threshold
Mit dem Regler 5 stellen Sie einen Schwellwert (engl.
threshold) für die Dauer des erzeugten Gate-Signals
ein.
Dabei startet das Gate-Signal t
Zeitpunkt des Triggerns und endet, wenn das Hüllkur-
vensignal den mit dem Regler 5 eingestellten Schwell-
wert unterschreitet (s. Abb. 1).
Am Ausgang % steht parallel dazu ein invertiertes
Gate-Signal zur Verfügung.
4
System A - 100
am Ausgang $ zum
G
4. Ein- / Ausgänge
! Trig. In
An der Buchse ! führen Sie das Trigger-Signal zu.
" CV
Die Steuerspannung für die Abstiegszeit führen Sie
an dieser Buchse zu.
H
Die tatsächliche Abstiegszeit t
aus der zugeführten Steuerspannung, der
Stellung des Decay-Reglers 1 und der Stel-
lung des CV-Abschwächers 2.
§ Env. Out
An diesem Ausgang greifen Sie die erzeugte Hüll-
kurve ab.
$ Gate Out •
Das erzeugte Gate-Signal liegt am Ausgang $ an.
Zusätzlich steht Ihnen ein invertiertes Gate-Signal an
Ausgang % zur Verfügung.
doepfer
ergibt sich
D
% Inv. Gate Out
