A-163
VC Frequency Divider

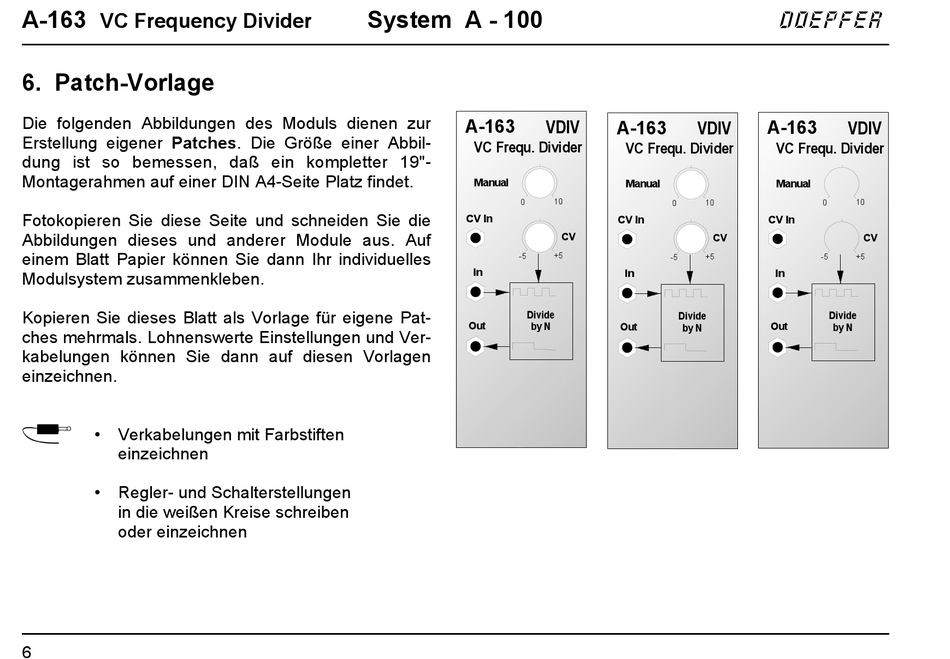

6. Patch-Vorlage

Die folgenden Abbildungen des Moduls dienen zur
Erstellung eigener Patches. Die Größe einer Abbil-
dung ist so bemessen, daß ein kompletter 19"-
Montagerahmen auf einer DIN A4-Seite Platz findet.
Fotokopieren Sie diese Seite und schneiden Sie die
Abbildungen dieses und anderer Module aus. Auf
einem Blatt Papier können Sie dann Ihr individuelles
Modulsystem zusammenkleben.
Kopieren Sie dieses Blatt als Vorlage für eigene Pat-
ches mehrmals. Lohnenswerte Einstellungen und Ver-
kabelungen können Sie dann auf diesen Vorlagen
einzeichnen.
P
• Verkabelungen mit Farbstiften
einzeichnen
• Regler- und Schalterstellungen
in die weißen Kreise schreiben
oder einzeichnen
6
System A - 100
A-163
VDIV
VC Frequ. Divider
Manual
0
CV In
-5
In
Divide
Out
by N
A-163
VDIV
VC Frequ. Divider
Manual
10
10
0
CV In
CV
CV
+5
+5
-5
In
Divide
Out
by N
doepfer
A-163
VDIV
VC Frequ. Divider
Manual
0 10
CV In
CV
-5 +5
In
Divide
Out
by N
