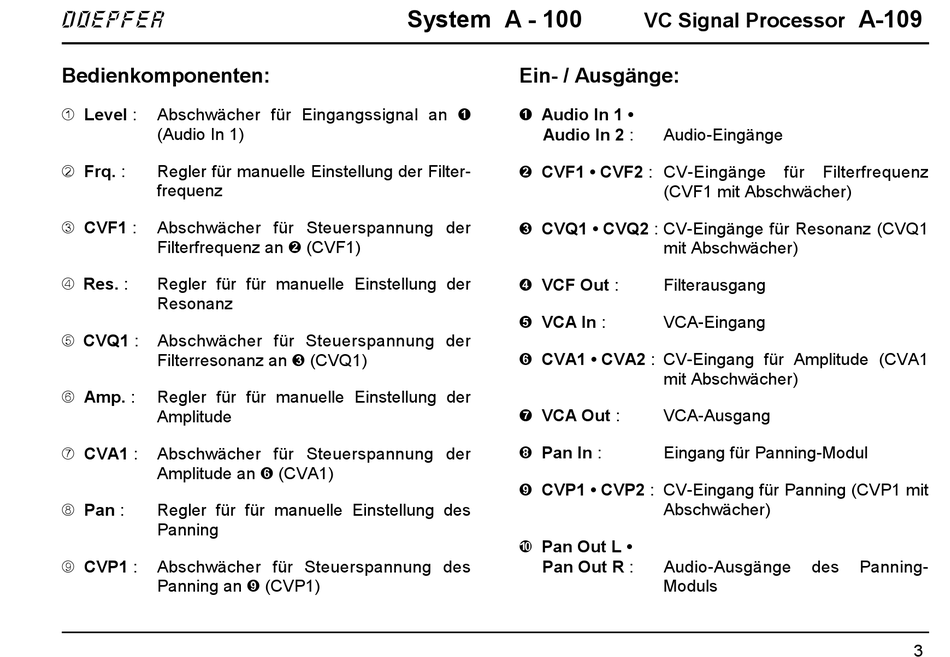

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 120

doepfer
Bedienkomponenten:
1 Level : Abschwächer für Eingangssignal an !
(Audio In 1)
2 Frq. : Regler für manuelle Einstellung der Filter-
frequenz
3 CVF1 : Abschwächer für Steuerspannung der
Filterfrequenz an " (CVF1)
4 Res. : Regler für für manuelle Einstellung der
Resonanz
5 CVQ1 : Abschwächer für Steuerspannung der
Filterresonanz an § (CVQ1)
6 Amp. : Regler für für manuelle Einstellung der
Amplitude
7 CVA1 : Abschwächer für Steuerspannung der
Amplitude an & (CVA1)
8 Pan : Regler für für manuelle Einstellung des
Panning
9 CVP1 : Abschwächer für Steuerspannung des
Panning an ) (CVP1)
System A - 100
Ein- / Ausgänge:
! Audio In 1 •
Audio In 2 :
" CVF1 • CVF2 : CV-Eingänge
§ CVQ1 • CVQ2 : CV-Eingänge für Resonanz (CVQ1
$ VCF Out :
% VCA In :
& CVA1 • CVA2 : CV-Eingang für Amplitude (CVA1
/ VCA Out :
( Pan In :
) CVP1 • CVP2 : CV-Eingang für Panning (CVP1 mit
= Pan Out L •
Pan Out R :
VC Signal Processor
Audio-Eingänge
für Filterfrequenz
(CVF1 mit Abschwächer)
mit Abschwächer)
Filterausgang
VCA-Eingang
mit Abschwächer)
VCA-Ausgang
Eingang für Panning-Modul
Abschwächer)
Audio-Ausgänge des
Moduls
A-109
Panning-
3
