A-175
DUAL VOLTAGE INVERTER
5. Anwendungsbeispiele
Panning

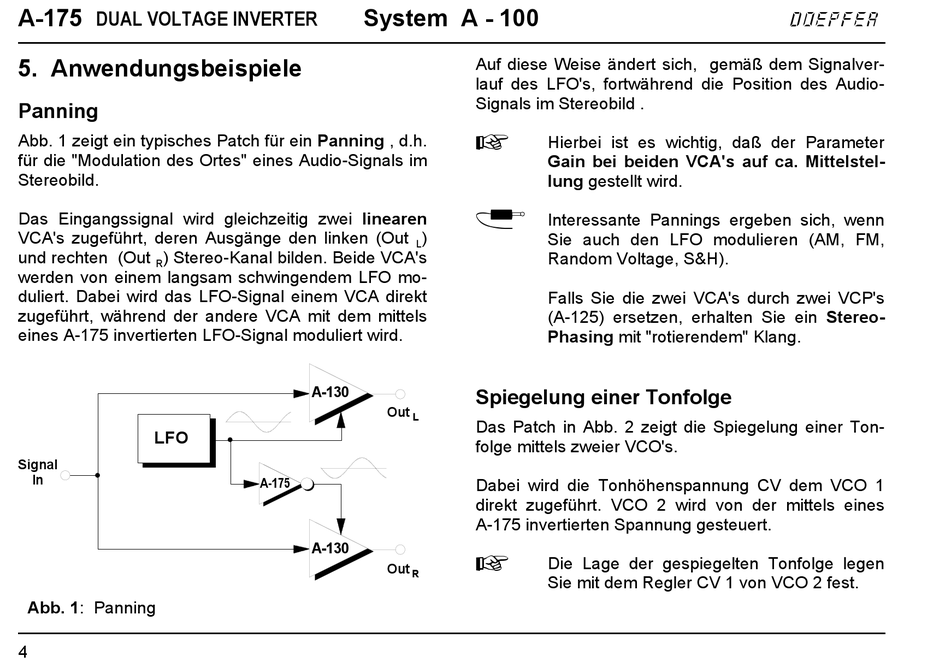

Abb. 1 zeigt ein typisches Patch für ein Panning , d.h.
für die "Modulation des Ortes" eines Audio-Signals im
Stereobild.
Das Eingangssignal wird gleichzeitig zwei linearen
VCA's zugeführt, deren Ausgänge den linken (Out
und rechten (Out ) Stereo-Kanal bilden. Beide VCA's
R
werden von einem langsam schwingendem LFO mo-
duliert. Dabei wird das LFO-Signal einem VCA direkt
zugeführt, während der andere VCA mit dem mittels
eines A-175 invertierten LFO-Signal moduliert wird.
LFO
Signal
In
Abb. 1: Panning
4
System A - 100
)
L
A-130
Out
L
A-175
A-130
Out
R
Auf diese Weise ändert sich, gemäß dem Signalver-
lauf des LFO's, fortwährend die Position des Audio-
Signals im Stereobild .
H
Hierbei ist es wichtig, daß der Parameter
Gain bei beiden VCA's auf ca. Mittelstel-
lung gestellt wird.
P
Interessante Pannings ergeben sich, wenn
Sie auch den LFO modulieren (AM, FM,
Random Voltage, S&H).
Falls Sie die zwei VCA's durch zwei VCP's
(A-125) ersetzen, erhalten Sie ein Stereo-
Phasing mit "rotierendem" Klang.

Spiegelung einer Tonfolge

Das Patch in Abb. 2 zeigt die Spiegelung einer Ton-
folge mittels zweier VCO's.
Dabei wird die Tonhöhenspannung CV dem VCO 1
direkt zugeführt. VCO 2 wird von der mittels eines
A-175 invertierten Spannung gesteuert.
H
Die Lage der gespiegelten Tonfolge legen
Sie mit dem Regler CV 1 von VCO 2 fest.
