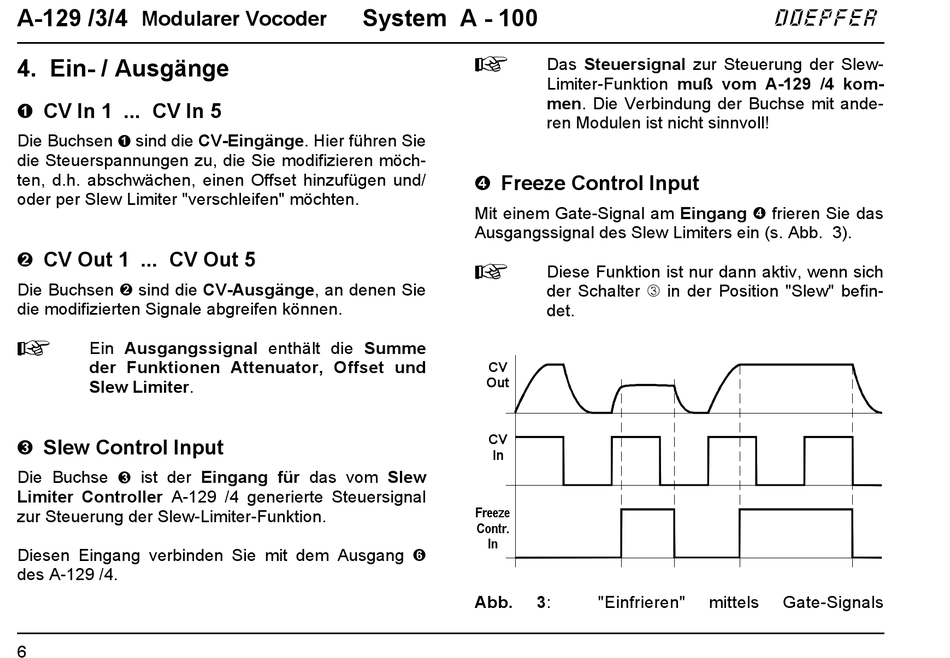

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 321

A-129 /3/4
Modularer Vocoder
4. Ein- / Ausgänge
! CV In 1 ... CV In 5
Die Buchsen ! sind die CV-Eingänge. Hier führen Sie
die Steuerspannungen zu, die Sie modifizieren möch-
ten, d.h. abschwächen, einen Offset hinzufügen und/
oder per Slew Limiter "verschleifen" möchten.
" CV Out 1 ... CV Out 5
Die Buchsen " sind die CV-Ausgänge, an denen Sie
die modifizierten Signale abgreifen können.
H
Ein Ausgangssignal enthält die Summe
der Funktionen Attenuator, Offset und
Slew Limiter.
§ Slew Control Input
Die Buchse § ist der Eingang für das vom Slew
Limiter Controller A-129 /4 generierte Steuersignal
zur Steuerung der Slew-Limiter-Funktion.
Diesen Eingang verbinden Sie mit dem Ausgang &
des A-129 /4.
6
System A - 100
H
$ Freeze Control Input
Mit einem Gate-Signal am Eingang $ frieren Sie das
Ausgangssignal des Slew Limiters ein (s. Abb. 3).
H
CV
Out
CV
In
Freeze
Contr.
In
Abb. 3:
Das Steuersignal zur Steuerung der Slew-
Limiter-Funktion muß vom A-129 /4 kom-
men. Die Verbindung der Buchse mit ande-
ren Modulen ist nicht sinnvoll!
Diese Funktion ist nur dann aktiv, wenn sich
der Schalter 3 in der Position "Slew" befin-
det.
"Einfrieren" mittels
doepfer
Gate-Signals
