A-141
VCADSR

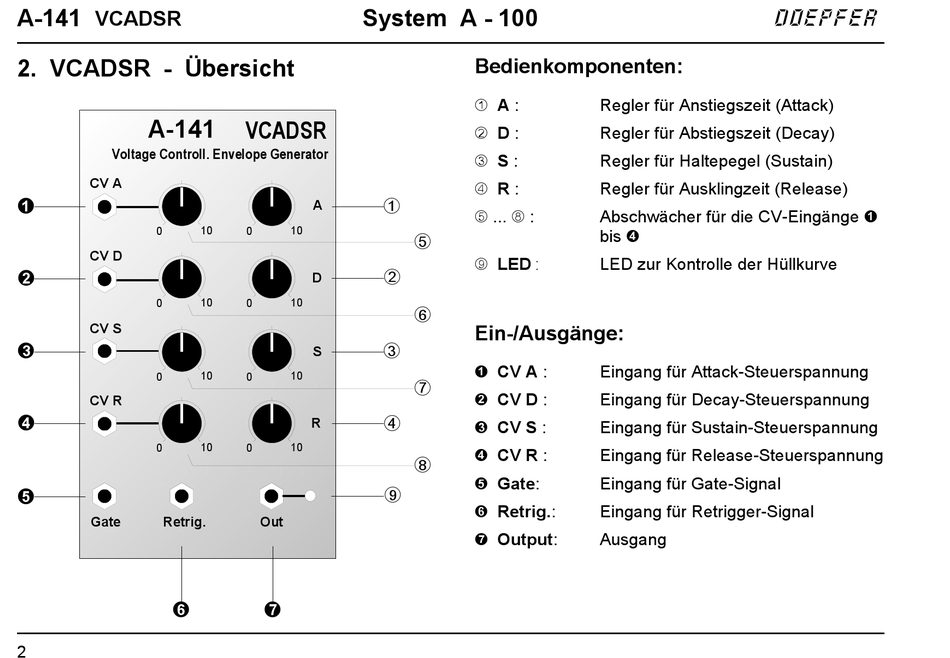

2. VCADSR - Übersicht
A-141
Voltage Controll. Envelope Generator
CV A
0
CV D
0
CV S
0
CV R
0
Gate Retrig.
2
System A - 100
VCADSR
A
10 0 10
D
10 0 10
S
10 10
0
R
10 10
0
Out
Bedienkomponenten:
1 A :
2 D :
3 S :
4 R :
➀
5 ... 8 :
➄
9 LED :
➁
➅
Ein-/Ausgänge:
➂
! CV A :
➆
" CV D :
➃
§ CV S :
$ CV R :
➇
% Gate:
➈
& Retrig.:
/ Output:
doepfer
Regler für Anstiegszeit (Attack)
Regler für Abstiegszeit (Decay)
Regler für Haltepegel (Sustain)
Regler für Ausklingzeit (Release)
Abschwächer für die CV-Eingänge !
bis $
LED zur Kontrolle der Hüllkurve
Eingang für Attack-Steuerspannung
Eingang für Decay-Steuerspannung
Eingang für Sustain-Steuerspannung
Eingang für Release-Steuerspannung
Eingang für Gate-Signal
Eingang für Retrigger-Signal
Ausgang
