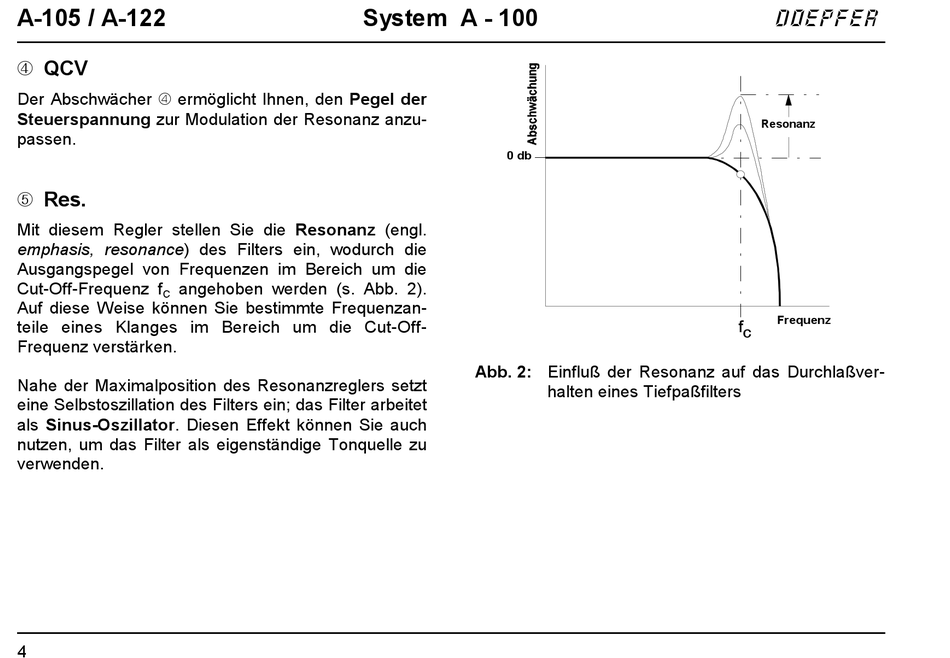

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 271

A-105 / A-122 System A - 100
doepfer
4 QCV
Der Abschwächer 4 ermöglicht Ihnen, den Pegel der
Steuerspannung zur Modulation der Resonanz anzu-
Resonanz
passen.
0 db
5 Res.
Mit diesem Regler stellen Sie die Resonanz (engl.
emphasis, resonance) des Filters ein, wodurch die
Ausgangspegel von Frequenzen im Bereich um die
Cut-Off-Frequenz f angehoben werden (s. Abb. 2).
C
Auf diese Weise können Sie bestimmte Frequenzan-
Frequenz
f c
teile eines Klanges im Bereich um die Cut-Off-
Frequenz verstärken.
Abb. 2: Einfluß der Resonanz auf das Durchlaßver-
Nahe der Maximalposition des Resonanzreglers setzt
halten eines Tiefpaßfilters
eine Selbstoszillation des Filters ein; das Filter arbeitet
als Sinus-Oszillator. Diesen Effekt können Sie auch
nutzen, um das Filter als eigenständige Tonquelle zu
verwenden.
4
