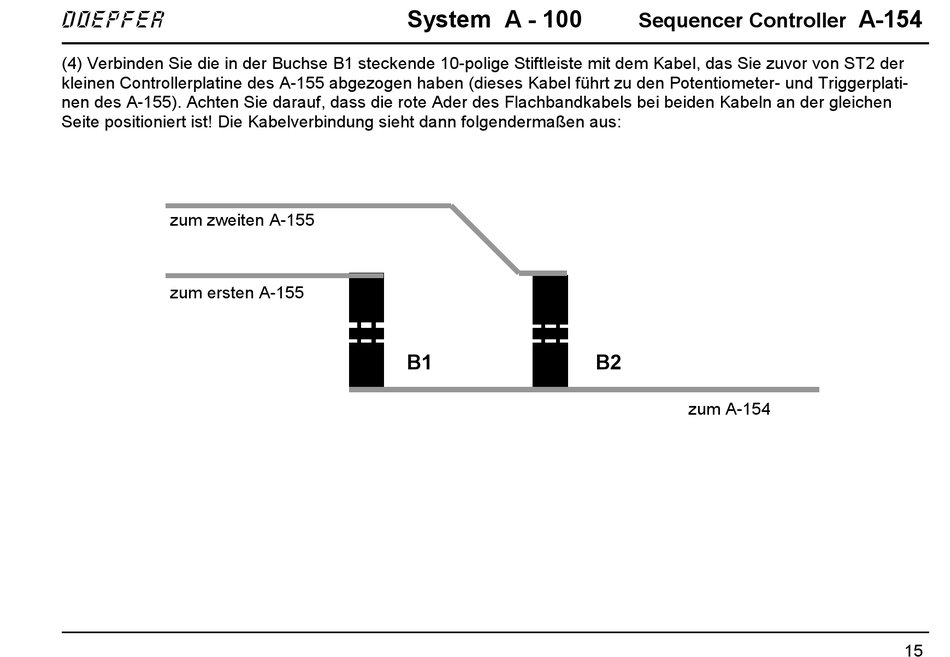

(4) Verbinden Sie die in der Buchse B1 steckende 10-polige Stiftleiste mit dem Kabel, das Sie zuvor von ST2 der
kleinen Controllerplatine des A-155 abgezogen haben (dieses Kabel führt zu den Potentiometer- und Triggerplati-
nen des A-155). Achten Sie darauf, dass die rote Ader des Flachbandkabels bei beiden Kabeln an der gleichen
Seite positioniert ist! Die Kabelverbindung sieht dann folgendermaßen aus:
zum zweiten A-155
zum ersten A-155
System A - 100
B1
Sequencer Controller
B2
zum A-154
A-154
