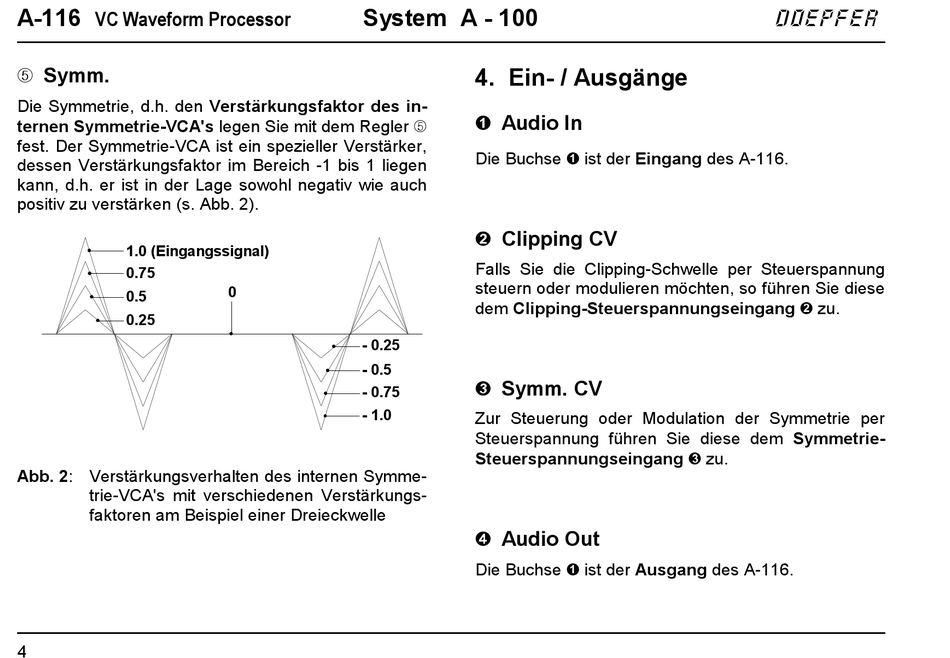

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 233

A-116
VC Waveform Processor
5 Symm.
Die Symmetrie, d.h. den Verstärkungsfaktor des in-
ternen Symmetrie-VCA's legen Sie mit dem Regler 5
fest. Der Symmetrie-VCA ist ein spezieller Verstärker,
dessen Verstärkungsfaktor im Bereich -1 bis 1 liegen
kann, d.h. er ist in der Lage sowohl negativ wie auch
positiv zu verstärken (s. Abb. 2).
1.0 (Eingangssignal)
0.75
0.5
0.25
Abb. 2: Verstärkungsverhalten des internen Symme-
trie-VCA's mit verschiedenen Verstärkungs-
faktoren am Beispiel einer Dreieckwelle
4
System A - 100
0
- 0.25
- 0.5
- 0.75
- 1.0
4. Ein- / Ausgänge
! Audio In
Die Buchse ! ist der Eingang des A-116.
" Clipping CV
Falls Sie die Clipping-Schwelle per Steuerspannung
steuern oder modulieren möchten, so führen Sie diese
dem Clipping-Steuerspannungseingang " zu.
§ Symm. CV
Zur Steuerung oder Modulation der Symmetrie per
Steuerspannung führen Sie diese dem Symmetrie-
Steuerspannungseingang § zu.
$ Audio Out
Die Buchse ! ist der Ausgang des A-116.
doepfer
