DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 574

doepfer
A-174
Joy Stick controlled CV
CV
+
-
CV
+
-
System A - 100
Y
X
Y
Offset
X
Offset

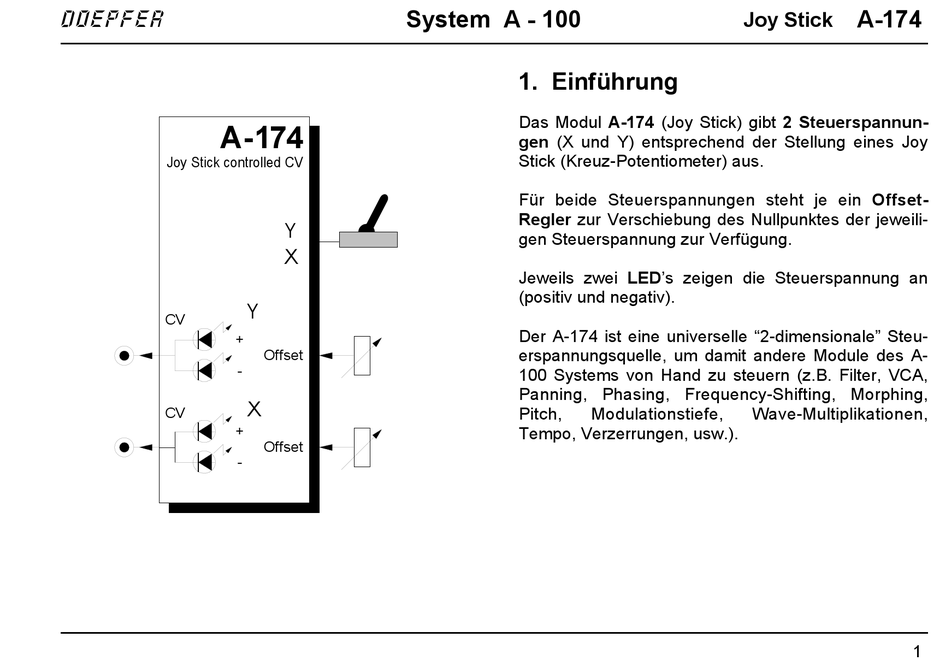

1. Einführung
Das Modul A-174 (Joy Stick) gibt 2 Steuerspannun-
gen (X und Y) entsprechend der Stellung eines Joy
Stick (Kreuz-Potentiometer) aus.
Für beide Steuerspannungen steht je ein Offset-
Regler zur Verschiebung des Nullpunktes der jeweili-
gen Steuerspannung zur Verfügung.
Jeweils zwei LED's zeigen die Steuerspannung an
(positiv und negativ).
Der A-174 ist eine universelle "2-dimensionale" Steu-
erspannungsquelle, um damit andere Module des A-
100 Systems von Hand zu steuern (z.B. Filter, VCA,
Panning, Phasing, Frequency-Shifting, Morphing,
Pitch, Modulationstiefe,
Tempo, Verzerrungen, usw.).
A-174
Joy Stick
Wave-Multiplikationen,
1
