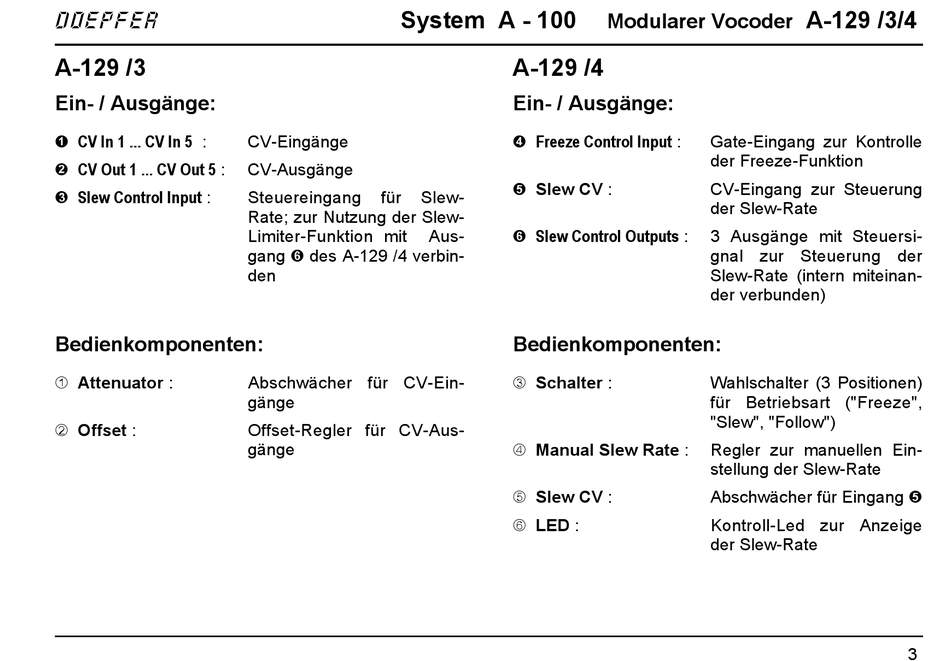

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 318

doepfer
A-129 /3
Ein- / Ausgänge:
! CV In 1 ... CV In 5 :
" CV Out 1 ... CV Out 5 :
§ Slew Control Input :
Bedienkomponenten:
1 Attenuator :
2 Offset :
System A - 100
CV-Eingänge
CV-Ausgänge
Steuereingang für Slew-
Rate; zur Nutzung der Slew-
Limiter-Funktion mit
gang & des A-129 /4 verbin-
den
Abschwächer für CV-Ein-
gänge
Offset-Regler für CV-Aus-
gänge
Modularer Vocoder
A-129 /4
Ein- / Ausgänge:
$ Freeze Control Input :
% Slew CV :
Aus- & Slew Control Outputs :
Bedienkomponenten:
3 Schalter :
4 Manual Slew Rate :
5 Slew CV :
6 LED :
A-129 /3/4
Gate-Eingang zur Kontrolle
der Freeze-Funktion
CV-Eingang zur Steuerung
der Slew-Rate
3 Ausgänge mit Steuersi-
gnal zur Steuerung der
Slew-Rate (intern miteinan-
der verbunden)
Wahlschalter (3 Positionen)
für Betriebsart ("Freeze",
"Slew", "Follow")
Regler zur manuellen Ein-
stellung der Slew-Rate
Abschwächer für Eingang %
Kontroll-Led zur Anzeige
der Slew-Rate
3
