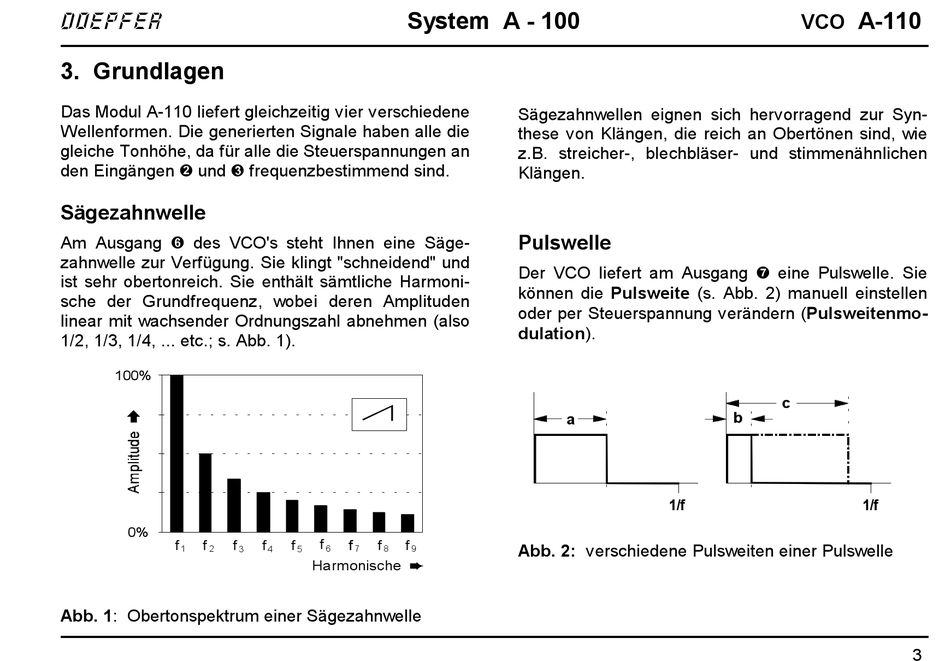

3. Grundlagen
Das Modul A-110 liefert gleichzeitig vier verschiedene
Wellenformen. Die generierten Signale haben alle die
gleiche Tonhöhe, da für alle die Steuerspannungen an
den Eingängen " und § frequenzbestimmend sind.
Sägezahnwelle
Am Ausgang & des VCO's steht Ihnen eine Säge-
zahnwelle zur Verfügung. Sie klingt "schneidend" und
ist sehr obertonreich. Sie enthält sämtliche Harmoni-
sche der Grundfrequenz, wobei deren Amplituden
linear mit wachsender Ordnungszahl abnehmen (also
1/2, 1/3, 1/4, ... etc.; s. Abb. 1).
100%
0%
f f f
1 2 3
Abb. 1: Obertonspektrum einer Sägezahnwelle
System A - 100
f
f f f f f f
4 5 6 7 8 9
Harmonische ➨
Sägezahnwellen eignen sich hervorragend zur Syn-
these von Klängen, die reich an Obertönen sind, wie
z.B. streicher-, blechbläser- und stimmenähnlichen
Klängen.
Pulswelle
Der VCO liefert am Ausgang / eine Pulswelle. Sie
können die Pulsweite (s. Abb. 2) manuell einstellen
oder per Steuerspannung verändern (Pulsweitenmo-
dulation).
a
1/f
Abb. 2: verschiedene Pulsweiten einer Pulswelle
A-110
VCO
c
b
1/f
3
