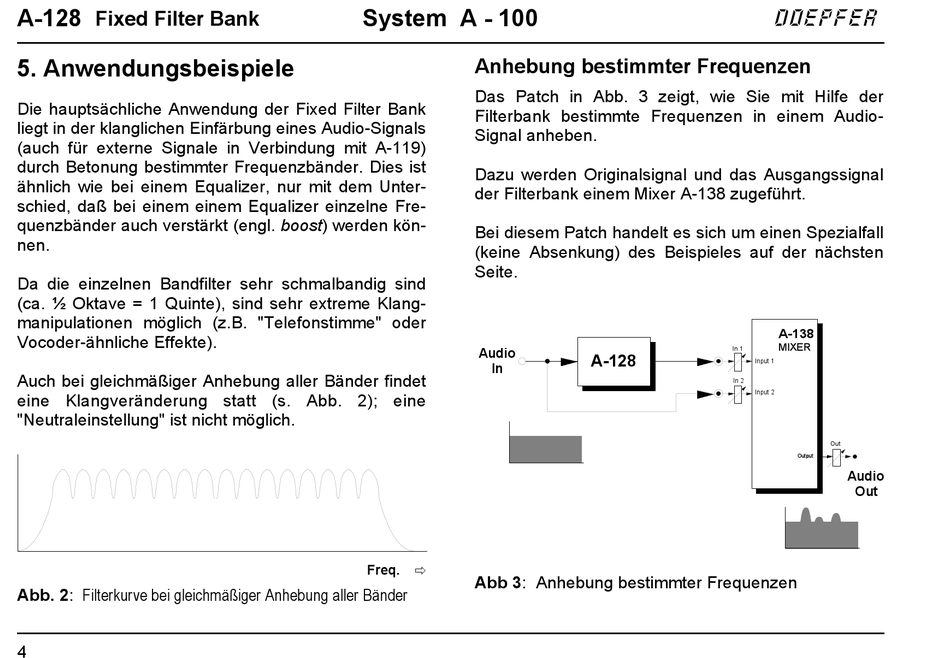

Anhebung Bestimmter Frequenzen - DOEPFER SYSTEM A - 100 Bedienungsanleitung

A-128
Fixed Filter Bank
5. Anwendungsbeispiele
Die hauptsächliche Anwendung der Fixed Filter Bank
liegt in der klanglichen Einfärbung eines Audio-Signals
(auch für externe Signale in Verbindung mit A-119)
durch Betonung bestimmter Frequenzbänder. Dies ist
ähnlich wie bei einem Equalizer, nur mit dem Unter-
schied, daß bei einem einem Equalizer einzelne Fre-
quenzbänder auch verstärkt (engl. boost) werden kön-
nen.
Da die einzelnen Bandfilter sehr schmalbandig sind
(ca. ½ Oktave = 1 Quinte), sind sehr extreme Klang-
manipulationen möglich (z.B. "Telefonstimme" oder
Vocoder-ähnliche Effekte).
Auch bei gleichmäßiger Anhebung aller Bänder findet
eine Klangveränderung statt (s. Abb. 2); eine
"Neutraleinstellung" ist nicht möglich.
Abb. 2: Filterkurve bei gleichmäßiger Anhebung aller Bänder
4
System A - 100

Anhebung bestimmter Frequenzen

Das Patch in Abb. 3 zeigt, wie Sie mit Hilfe der
Filterbank bestimmte Frequenzen in einem Audio-
Signal anheben.
Dazu werden Originalsignal und das Ausgangssignal
der Filterbank einem Mixer A-138 zugeführt.
Bei diesem Patch handelt es sich um einen Spezialfall
(keine Absenkung) des Beispieles auf der nächsten
Seite.
Audio
In
Freq.
Abb 3: Anhebung bestimmter Frequenzen
In 1
A-128
Input 1
In 2
Input 2
doepfer
A-138
MIXER
Out
Output
Audio
Out
