Einführung - DOEPFER SYSTEM A - 100 Bedienungsanleitung

doepfer
Subharmonic Generator
1
Up
Dow n
2
Up
Do w n
3
Up
Do w n
4
Up
Dow n
Freq.
In
ACHTUNG! Das A-113-Modul
zusätzliche +5V-Stromversorgung mit 100mA (z.B.
eigenes +5V-Netzteil oder +5V-Adapter)
System A - 100
A-113
8.8.
Lev el
Ou t 1
Lev el
8.8.
Ou t 2
Lev el
8.8.
Ou t 3
Store
Lev el
8.8.
Ou t 4
Preset
Foot Foot M ix
Ctr . 1 Ctr. 2 Ou t
benötigt
Subharmonic Generator

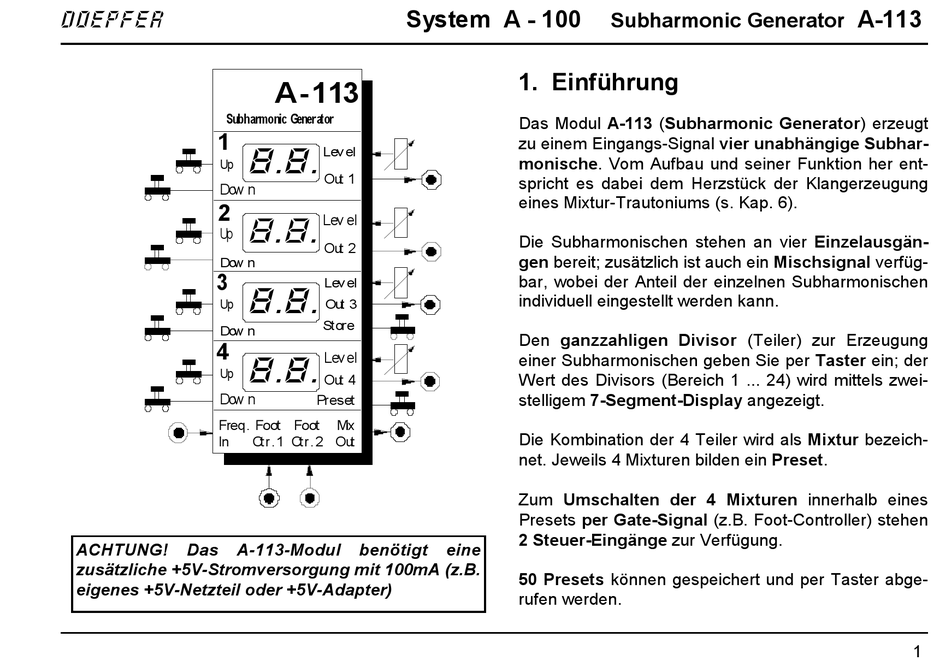

1. Einführung
Das Modul A-113 (Subharmonic Generator) erzeugt
zu einem Eingangs-Signal vier unabhängige Subhar-
monische. Vom Aufbau und seiner Funktion her ent-
spricht es dabei dem Herzstück der Klangerzeugung
eines Mixtur-Trautoniums (s. Kap. 6).
Die Subharmonischen stehen an vier Einzelausgän-
gen bereit; zusätzlich ist auch ein Mischsignal verfüg-
bar, wobei der Anteil der einzelnen Subharmonischen
individuell eingestellt werden kann.
Den ganzzahligen Divisor (Teiler) zur Erzeugung
einer Subharmonischen geben Sie per Taster ein; der
Wert des Divisors (Bereich 1 ... 24) wird mittels zwei-
stelligem 7-Segment-Display angezeigt.
Die Kombination der 4 Teiler wird als Mixtur bezeich-
net. Jeweils 4 Mixturen bilden ein Preset.
Zum Umschalten der 4 Mixturen innerhalb eines
Presets per Gate-Signal (z.B. Foot-Controller) stehen
2 Steuer-Eingänge zur Verfügung.
eine
50 Presets können gespeichert und per Taster abge-
rufen werden.
A-113
1
