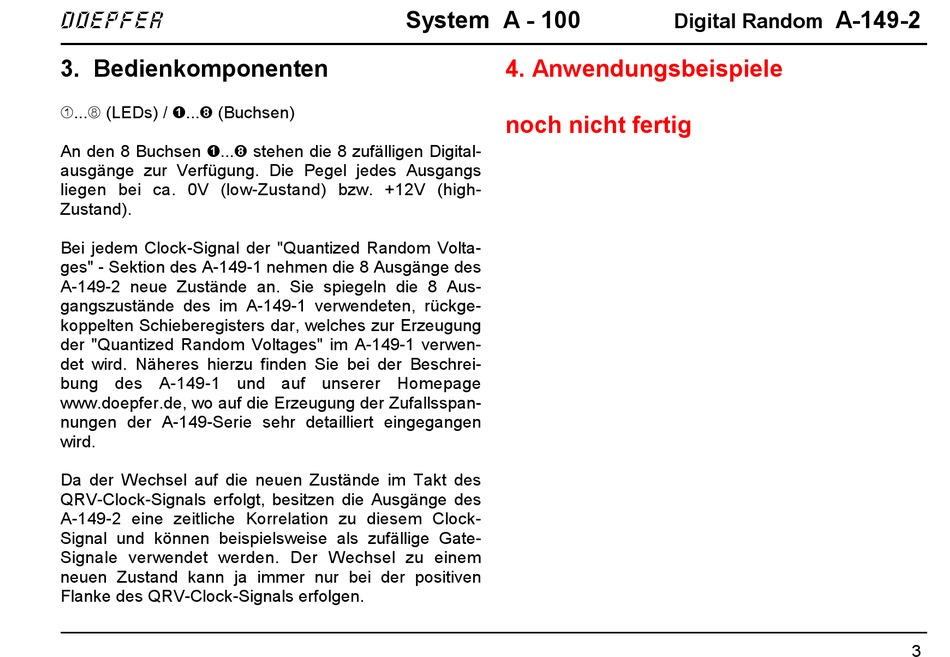

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 452

doepfer
3. Bedienkomponenten
1...8 (LEDs) / !...( (Buchsen)
An den 8 Buchsen !...( stehen die 8 zufälligen Digital-
ausgänge zur Verfügung. Die Pegel jedes Ausgangs
liegen bei ca. 0V (low-Zustand) bzw. +12V (high-
Zustand).
Bei jedem Clock-Signal der "Quantized Random Volta-
ges" - Sektion des A-149-1 nehmen die 8 Ausgänge des
A-149-2 neue Zustände an. Sie spiegeln die 8 Aus-
gangszustände des im A-149-1 verwendeten, rückge-
koppelten Schieberegisters dar, welches zur Erzeugung
der "Quantized Random Voltages" im A-149-1 verwen-
det wird. Näheres hierzu finden Sie bei der Beschrei-
bung des A-149-1 und auf unserer Homepage
www.doepfer.de, wo auf die Erzeugung der Zufallsspan-
nungen der A-149-Serie sehr detailliert eingegangen
wird.
Da der Wechsel auf die neuen Zustände im Takt des
QRV-Clock-Signals erfolgt, besitzen die Ausgänge des
A-149-2 eine zeitliche Korrelation zu diesem Clock-
Signal und können beispielsweise als zufällige Gate-
Signale verwendet werden. Der Wechsel zu einem
neuen Zustand kann ja immer nur bei der positiven
Flanke des QRV-Clock-Signals erfolgen.
System A - 100
4. Anwendungsbeispiele
noch nicht fertig
