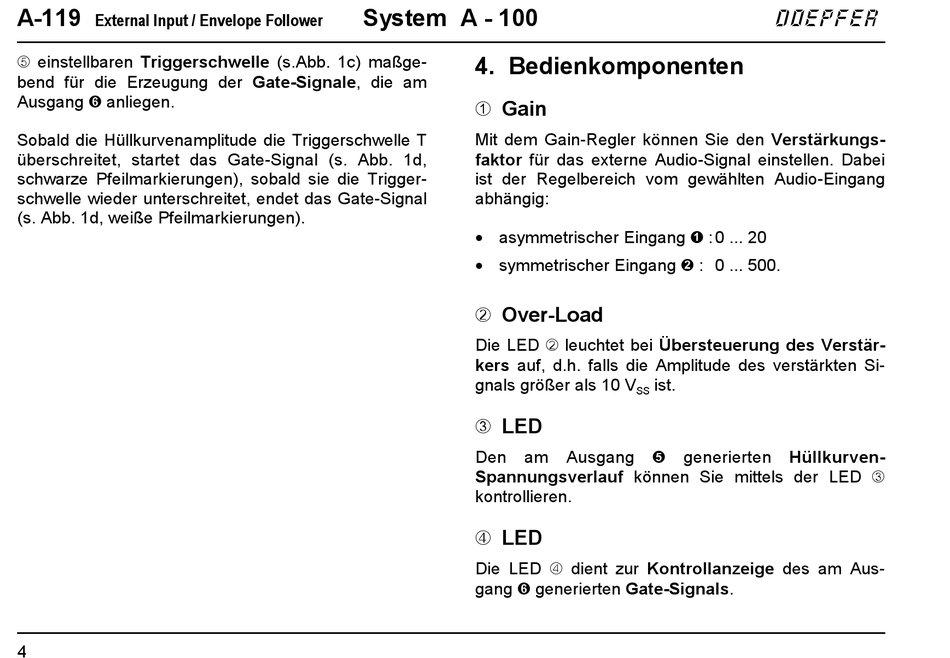

External Input / Envelope Follower
5 einstellbaren Triggerschwelle (s.Abb. 1c) maßge-
bend für die Erzeugung der Gate-Signale, die am
Ausgang & anliegen.
Sobald die Hüllkurvenamplitude die Triggerschwelle T
überschreitet, startet das Gate-Signal (s. Abb. 1d,
schwarze Pfeilmarkierungen), sobald sie die Trigger-
schwelle wieder unterschreitet, endet das Gate-Signal
(s. Abb. 1d, weiße Pfeilmarkierungen).
4
System A - 100
4. Bedienkomponenten
1 Gain
Mit dem Gain-Regler können Sie den Verstärkungs-
faktor für das externe Audio-Signal einstellen. Dabei
ist der Regelbereich vom gewählten Audio-Eingang
abhängig:
• asymmetrischer Eingang ! : 0 ... 20
• symmetrischer Eingang " : 0 ... 500.
2 Over-Load
Die LED 2 leuchtet bei Übersteuerung des Verstär-
kers auf, d.h. falls die Amplitude des verstärkten Si-
gnals größer als 10 V
3 LED
Den am
Spannungsverlauf können Sie mittels der LED 3
kontrollieren.
4 LED
Die LED 4 dient zur Kontrollanzeige des am Aus-
gang & generierten Gate-Signals.
ist.
SS
Ausgang % generierten Hüllkurven-
