DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 711

A-196
PLL
3. Übersicht
–
—
˜
™
š
4
System A - 100

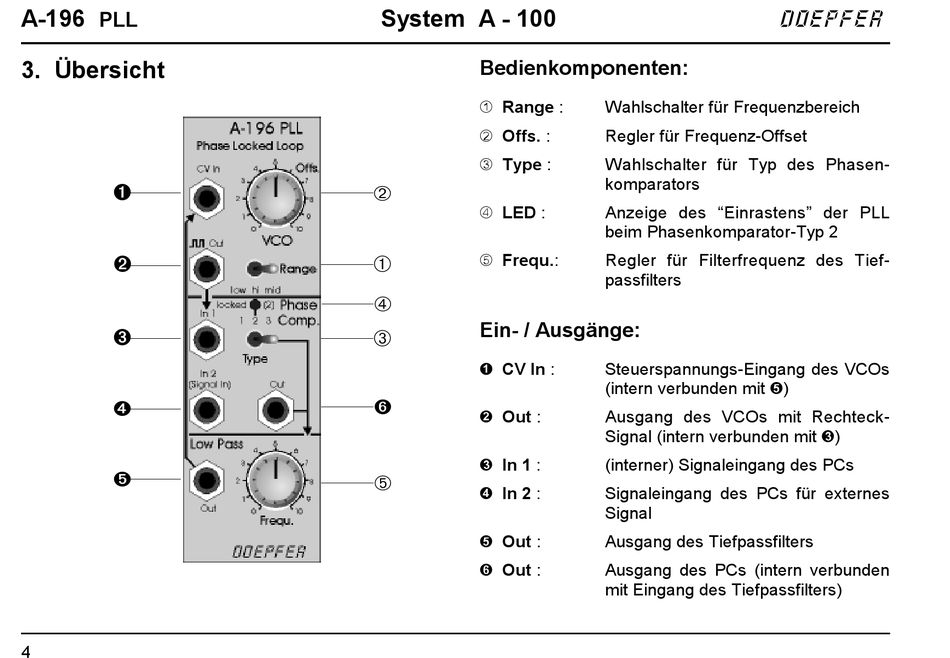

Bedienkomponenten:
1 Range :
2 Offs. :
3 Type :
➁
4 LED :
➀
5 Frequ.:
➃
Ein- / Ausgänge:
➂
! CV In :
›
" Out :
§ In 1 :
➄
$ In 2 :
% Out :
& Out :
doepfer
Wahlschalter für Frequenzbereich
Regler für Frequenz-Offset
Wahlschalter für Typ des Phasen-
komparators
Anzeige des "Einrastens" der PLL
beim Phasenkomparator-Typ 2
Regler für Filterfrequenz des Tief-
passfilters
Steuerspannungs-Eingang des VCOs
(intern verbunden mit %)
Ausgang des VCOs mit Rechteck-
Signal (intern verbunden mit §)
(interner) Signaleingang des PCs
Signaleingang des PCs für externes
Signal
Ausgang des Tiefpassfilters
Ausgang des PCs (intern verbunden
mit Eingang des Tiefpassfilters)
