Lfo - Übersicht - DOEPFER SYSTEM A - 100 Bedienungsanleitung

A-145
LFO

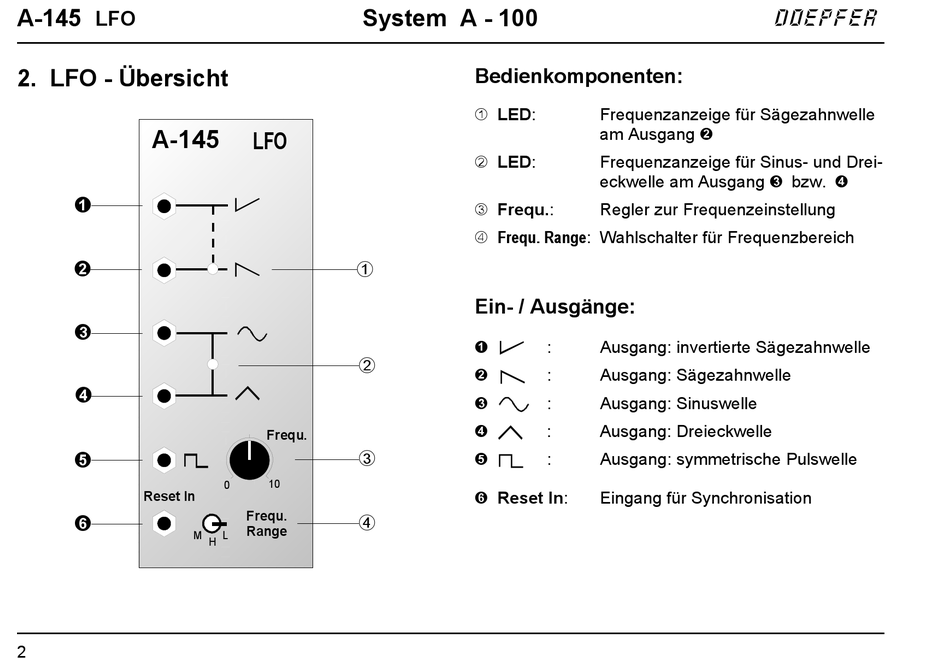

2. LFO - Übersicht
A-145
Reset In
M
2
System A - 100
LFO
➀
➁
Frequ.
➂
10
0
Frequ.
➃
Range
L
H
Bedienkomponenten:
1 LED: Frequenzanzeige für Sägezahnwelle
am Ausgang "
2 LED: Frequenzanzeige für Sinus- und Drei-
eckwelle am Ausgang § bzw. $
3 Frequ.: Regler zur Frequenzeinstellung
4 Frequ. Range: Wahlschalter für Frequenzbereich
Ein- / Ausgänge:
: Ausgang: invertierte Sägezahnwelle
!
: Ausgang: Sägezahnwelle
"
: Ausgang: Sinuswelle
§
: Ausgang: Dreieckwelle
$
: Ausgang: symmetrische Pulswelle
%
& Reset In: Eingang für Synchronisation
doepfer
