DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 573

A-172
MAX / MIN
5. Ein- / Ausgänge
! In 1 ... $ In 4
An diesen Buchsen führen Sie die Eingangssignale
zu.
% Max. Out
Diese Buchse ist der Maximum-Ausgang des Moduls.
& Min. Out
Bei dieser Buchse handelt es sich um den Minimum-
Ausgang.
5. Anwendungsbeispiele
Die Hauptanwendung des Moduls ist die Verarbeitung
bzw. Vermischung analoger Steuersignale, wie z.B.
von Zufallsspannungen (Random), ADSR-Hüllkurven,
LFO-Signalen, S&H-Signalen, Signalen des Ribbon-
Controllers, des Theremins, etc.
Um die Signale unabhängig voneinander mit Ab-
schwächer und Offset-Regler auszustatten, d.h um
jedes der Signale in die richtige "Position" mit der
gewünschten Amplitude zu bringen, können Sie den
A-129/3 Slew-Limiter/Abschwächer/Offset-Generator
einsetzen: (s. Abb. 2).
4
System A - 100
Atten.
In 1
Atten.
In 2
Atten.
In 3
Atten.
In 4
&

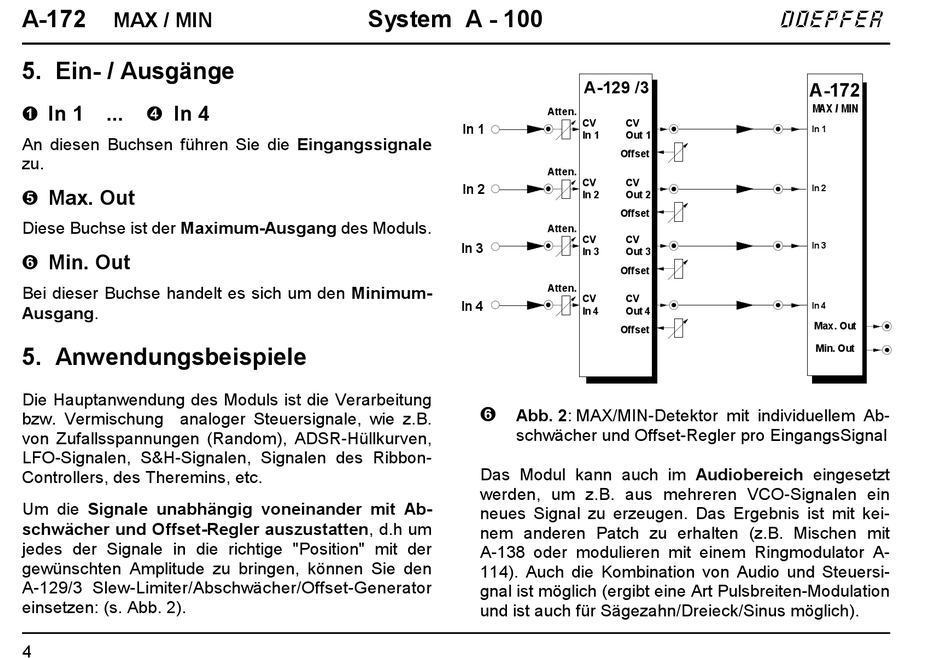

Abb. 2: MAX/MIN-Detektor mit individuellem Ab-
schwächer und Offset-Regler pro EingangsSignal
Das Modul kann auch im Audiobereich eingesetzt
werden, um z.B. aus mehreren VCO-Signalen ein
neues Signal zu erzeugen. Das Ergebnis ist mit kei-
nem anderen Patch zu erhalten (z.B. Mischen mit
A-138 oder modulieren mit einem Ringmodulator A-
114). Auch die Kombination von Audio und Steuersi-
gnal ist möglich (ergibt eine Art Pulsbreiten-Modulation
und ist auch für Sägezahn/Dreieck/Sinus möglich).
A-129 /3
CV CV
In 1 Out 1
Offset
CV CV
In 2 Out 2
Offset
CV CV
In 3 Out 3
Offset
CV CV
In 4 Out 4
Offset
doepfer
A-172
MAX / MIN
In 1
In 2
In 3
In 4
Max . Out
Min. Out
