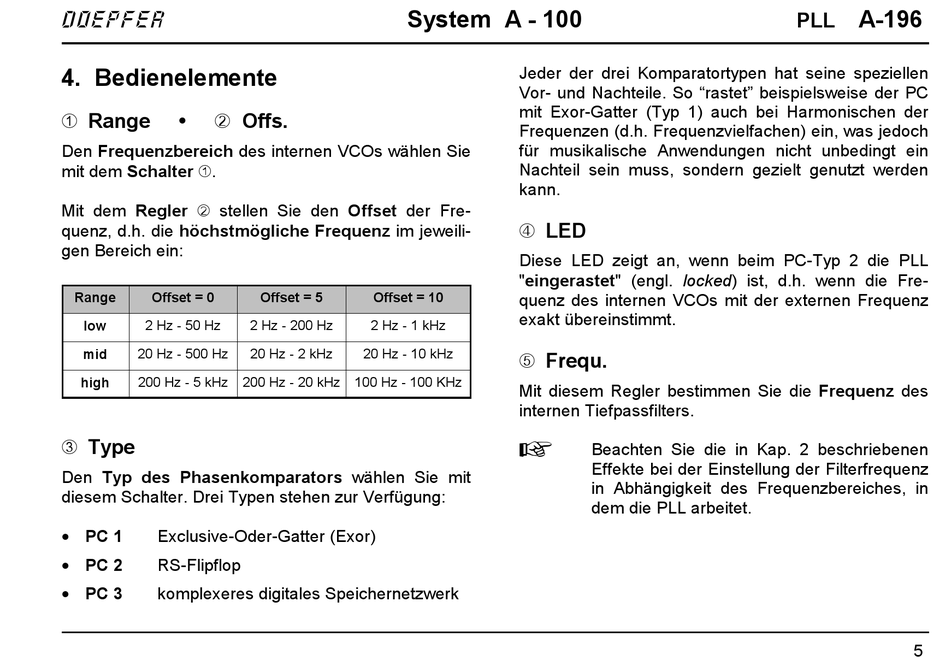

4. Bedienelemente

1 Range • 2 Offs.
Den Frequenzbereich des internen VCOs wählen Sie
mit dem Schalter 1.
Mit dem Regler 2 stellen Sie den Offset der Fre-
quenz, d.h. die höchstmögliche Frequenz im jeweili-
gen Bereich ein:
Range Offset = 0
low 2 Hz - 50 Hz
20 Hz - 500 Hz
mid
high 200 Hz - 5 kHz
3 Type
Den Typ des Phasenkomparators wählen Sie mit
diesem Schalter. Drei Typen stehen zur Verfügung:
• PC 1
Exclusive-Oder-Gatter (Exor)
• PC 2
RS-Flipflop
• PC 3
komplexeres digitales Speichernetzwerk
System A - 100
Offset = 5 Offset = 10
2 Hz - 200 Hz 2 Hz - 1 kHz
20 Hz - 2 kHz 20 Hz - 10 kHz
200 Hz - 20 kHz 100 Hz - 100 KHz
Jeder der drei Komparatortypen hat seine speziellen
Vor- und Nachteile. So "rastet" beispielsweise der PC
mit Exor-Gatter (Typ 1) auch bei Harmonischen der
Frequenzen (d.h. Frequenzvielfachen) ein, was jedoch
für musikalische Anwendungen nicht unbedingt ein
Nachteil sein muss, sondern gezielt genutzt werden
kann.
4 LED
Diese LED zeigt an, wenn beim PC-Typ 2 die PLL
"eingerastet" (engl. locked) ist, d.h. wenn die Fre-
quenz des internen VCOs mit der externen Frequenz
exakt übereinstimmt.
5 Frequ.
Mit diesem Regler bestimmen Sie die Frequenz des
internen Tiefpassfilters.
H
Beachten Sie die in Kap. 2 beschriebenen
Effekte bei der Einstellung der Filterfrequenz
in Abhängigkeit des Frequenzbereiches, in
dem die PLL arbeitet.
