A-156
Quantizer

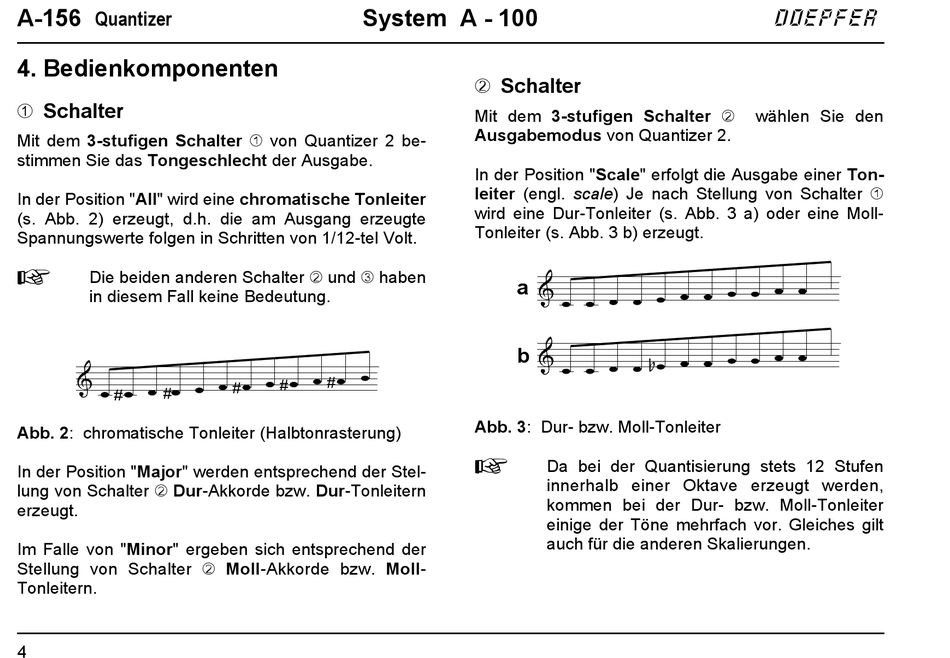

4. Bedienkomponenten
1 Schalter
Mit dem 3-stufigen Schalter 1 von Quantizer 2 be-
stimmen Sie das Tongeschlecht der Ausgabe.
In der Position "All" wird eine chromatische Tonleiter
(s. Abb. 2) erzeugt, d.h. die am Ausgang erzeugte
Spannungswerte folgen in Schritten von 1/12-tel Volt.
H
Die beiden anderen Schalter 2 und 3 haben
in diesem Fall keine Bedeutung.
#
#
Abb. 2: chromatische Tonleiter (Halbtonrasterung)
In der Position "Major" werden entsprechend der Stel-
lung von Schalter 2 Dur-Akkorde bzw. Dur-Tonleitern
erzeugt.
Im Falle von "Minor" ergeben sich entsprechend der
Stellung von Schalter 2 Moll-Akkorde bzw. Moll-
Tonleitern.
4
System A - 100
#
#
#
2 Schalter

Mit dem 3-stufigen Schalter 2

Ausgabemodus von Quantizer 2.
In der Position "Scale" erfolgt die Ausgabe einer Ton-
leiter (engl. scale) Je nach Stellung von Schalter 1
wird eine Dur-Tonleiter (s. Abb. 3 a) oder eine Moll-
Tonleiter (s. Abb. 3 b) erzeugt.
a
b
Abb. 3: Dur- bzw. Moll-Tonleiter
H
Da bei der Quantisierung stets 12 Stufen
innerhalb einer Oktave erzeugt werden,
kommen bei der Dur- bzw. Moll-Tonleiter
einige der Töne mehrfach vor. Gleiches gilt
auch für die anderen Skalierungen.
doepfer
wählen Sie den
