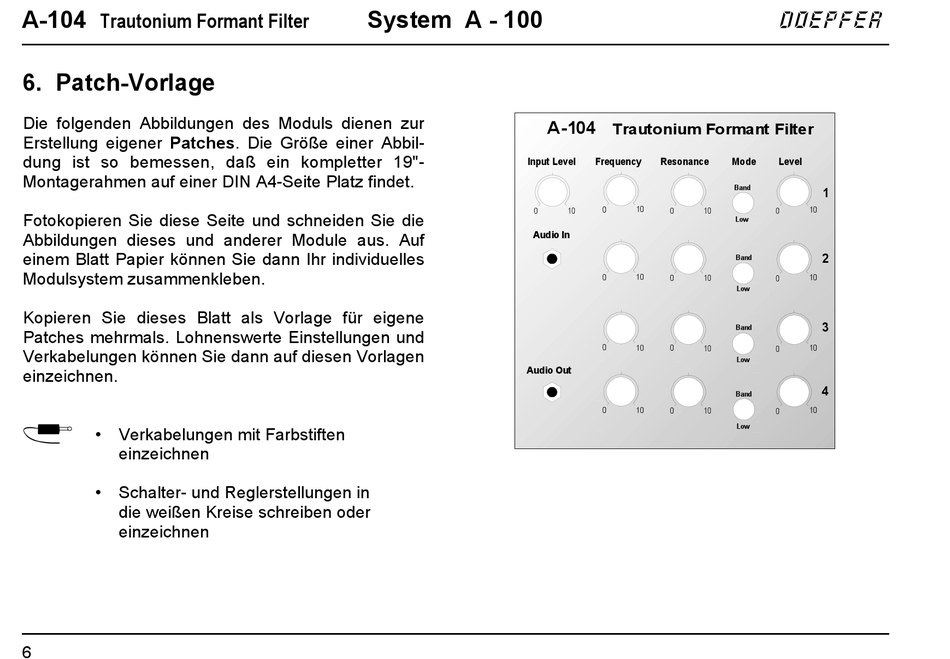

A-104
Trautonium Formant Filter
6. Patch-Vorlage
Die folgenden Abbildungen des Moduls dienen zur
Erstellung eigener Patches. Die Größe einer Abbil-
dung ist so bemessen, daß ein kompletter 19"-
Montagerahmen auf einer DIN A4-Seite Platz findet.
Fotokopieren Sie diese Seite und schneiden Sie die
Abbildungen dieses und anderer Module aus. Auf
einem Blatt Papier können Sie dann Ihr individuelles
Modulsystem zusammenkleben.
Kopieren Sie dieses Blatt als Vorlage für eigene
Patches mehrmals. Lohnenswerte Einstellungen und
Verkabelungen können Sie dann auf diesen Vorlagen
einzeichnen.
P
• Verkabelungen mit Farbstiften
einzeichnen
• Schalter- und Reglerstellungen in
die weißen Kreise schreiben oder
einzeichnen
6
System A - 100
A-104
Input Level
0
Audio In
Audio Out
Trautonium Formant Filter
Frequency Resonance Mode
Band
0 10
10 10
0
Low
Band
0 10 0
10
Low
Band
0 10 0
10
Low
Band
0
10 0 10
Low
doepfer
Level
1
10
0
2
10
0
3
10
0
4
10
0
