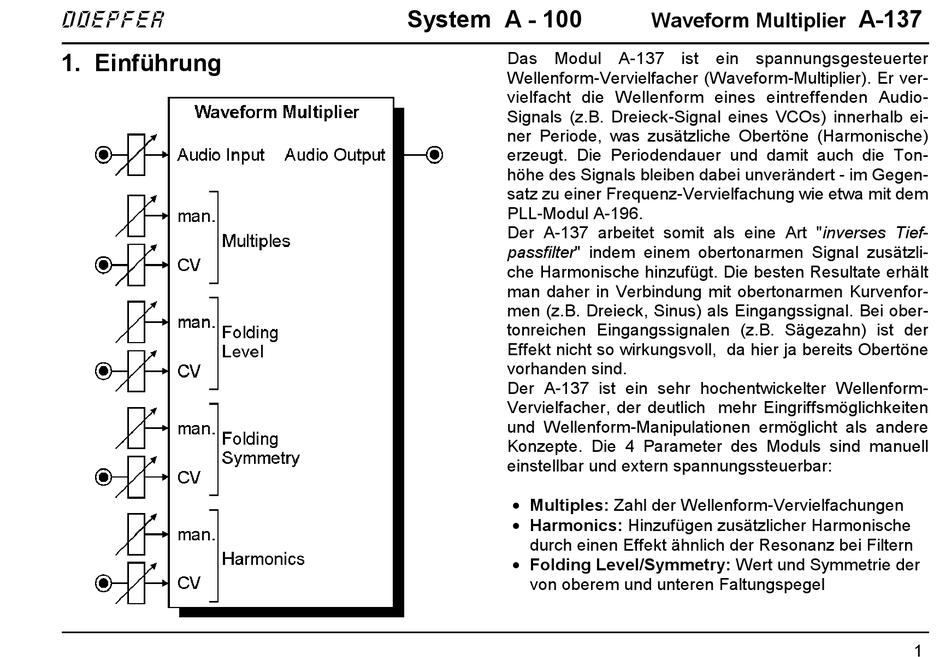

1. Einführung
System A - 100
Das Modul A-137 ist ein spannungsgesteuerter
Wellenform-Vervielfacher (Waveform-Multiplier). Er ver-
vielfacht die Wellenform eines eintreffenden Audio-
Signals (z.B. Dreieck-Signal eines VCOs) innerhalb ei-
ner Periode, was zusätzliche Obertöne (Harmonische)
erzeugt. Die Periodendauer und damit auch die Ton-
höhe des Signals bleiben dabei unverändert - im Gegen-
satz zu einer Frequenz-Vervielfachung wie etwa mit dem
PLL-Modul A-196.
Der A-137 arbeitet somit als eine Art "inverses Tief-
passfilter" indem einem obertonarmen Signal zusätzli-
che Harmonische hinzufügt. Die besten Resultate erhält
man daher in Verbindung mit obertonarmen Kurvenfor-
men (z.B. Dreieck, Sinus) als Eingangssignal. Bei ober-
tonreichen Eingangssignalen (z.B. Sägezahn) ist der
Effekt nicht so wirkungsvoll, da hier ja bereits Obertöne
vorhanden sind.
Der A-137 ist ein sehr hochentwickelter Wellenform-
Vervielfacher, der deutlich mehr Eingriffsmöglichkeiten
und Wellenform-Manipulationen ermöglicht als andere
Konzepte. Die 4 Parameter des Moduls sind manuell
einstellbar und extern spannungssteuerbar:
• Multiples: Zahl der Wellenform-Vervielfachungen
• Harmonics: Hinzufügen zusätzlicher Harmonische
durch einen Effekt ähnlich der Resonanz bei Filtern
• Folding Level/Symmetry: Wert und Symmetrie der
von oberem und unteren Faltungspegel
Waveform Multiplier
A-137
1
