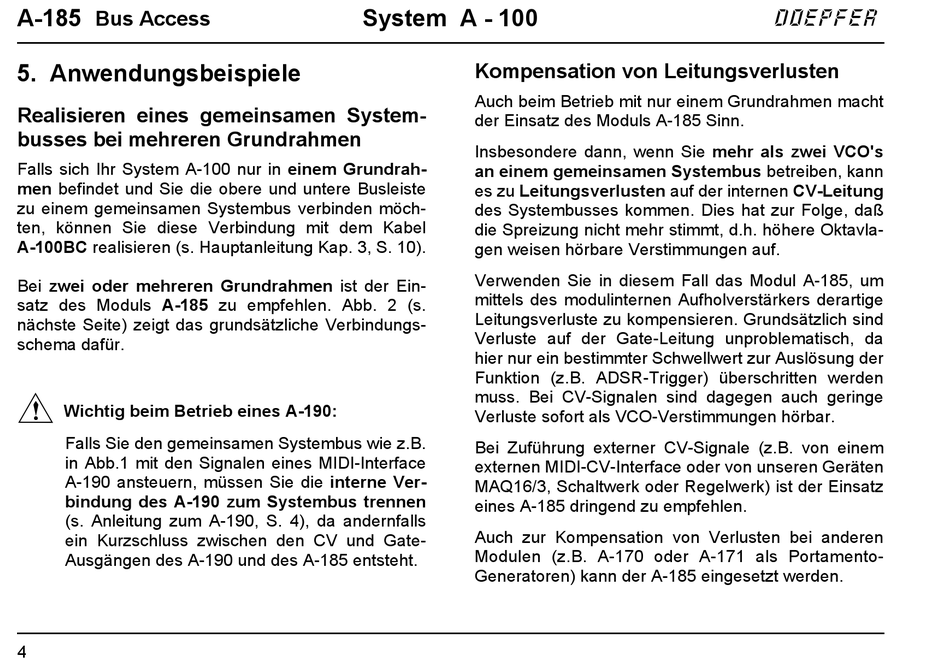

A-185
Bus Access
5. Anwendungsbeispiele
Realisieren eines gemeinsamen System-
busses bei mehreren Grundrahmen
Falls sich Ihr System A-100 nur in einem Grundrah-
men befindet und Sie die obere und untere Busleiste
zu einem gemeinsamen Systembus verbinden möch-
ten, können Sie diese Verbindung mit dem Kabel
A-100BC realisieren (s. Hauptanleitung Kap. 3, S. 10).
Bei zwei oder mehreren Grundrahmen ist der Ein-
satz des Moduls A-185 zu empfehlen. Abb. 2 (s.
nächste Seite) zeigt das grundsätzliche Verbindungs-
schema dafür.
A
Wichtig beim Betrieb eines A-190:
Falls Sie den gemeinsamen Systembus wie z.B.
in Abb.1 mit den Signalen eines MIDI-Interface
A-190 ansteuern, müssen Sie die interne Ver-
bindung des A-190 zum Systembus trennen
(s. Anleitung zum A-190, S. 4), da andernfalls
ein Kurzschluss zwischen den CV und Gate-
Ausgängen des A-190 und des A-185 entsteht.
4
System A - 100

Kompensation von Leitungsverlusten

Auch beim Betrieb mit nur einem Grundrahmen macht
der Einsatz des Moduls A-185 Sinn.
Insbesondere dann, wenn Sie mehr als zwei VCO's
an einem gemeinsamen Systembus betreiben, kann
es zu Leitungsverlusten auf der internen CV-Leitung
des Systembusses kommen. Dies hat zur Folge, daß
die Spreizung nicht mehr stimmt, d.h. höhere Oktavla-
gen weisen hörbare Verstimmungen auf.
Verwenden Sie in diesem Fall das Modul A-185, um
mittels des modulinternen Aufholverstärkers derartige
Leitungsverluste zu kompensieren. Grundsätzlich sind
Verluste auf der Gate-Leitung unproblematisch, da
hier nur ein bestimmter Schwellwert zur Auslösung der
Funktion (z.B. ADSR-Trigger) überschritten werden
muss. Bei CV-Signalen sind dagegen auch geringe
Verluste sofort als VCO-Verstimmungen hörbar.
Bei Zuführung externer CV-Signale (z.B. von einem
externen MIDI-CV-Interface oder von unseren Geräten
MAQ16/3, Schaltwerk oder Regelwerk) ist der Einsatz
eines A-185 dringend zu empfehlen.
Auch zur Kompensation von Verlusten bei anderen
Modulen (z.B. A-170 oder A-171 als Portamento-
Generatoren) kann der A-185 eingesetzt werden.
