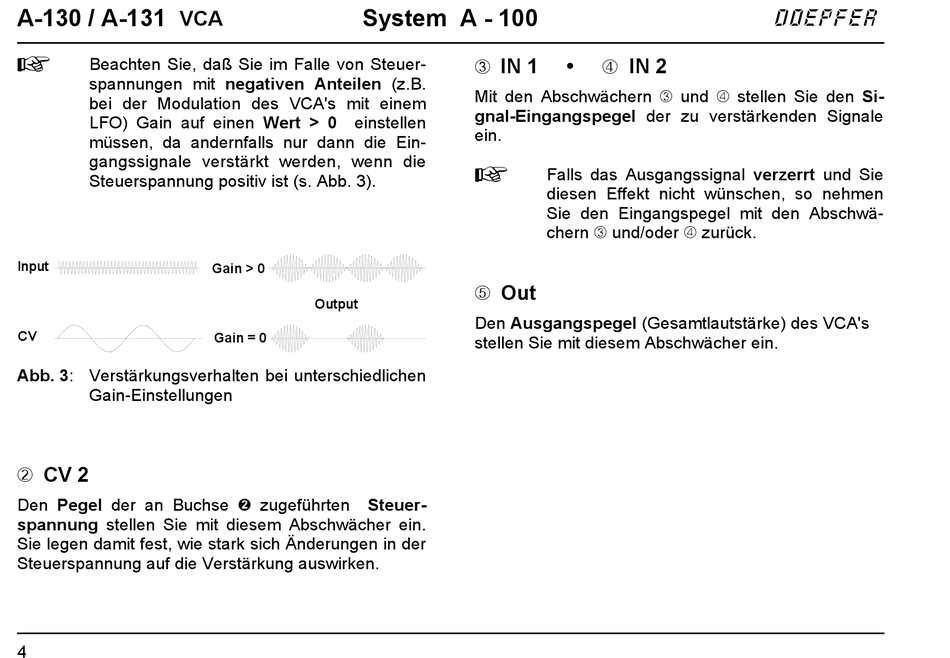

A-130 / A-131
VCA
H
Beachten Sie, daß Sie im Falle von Steuer-
spannungen mit negativen Anteilen (z.B.
bei der Modulation des VCA's mit einem
LFO) Gain auf einen Wert > 0 einstellen
müssen, da andernfalls nur dann die Ein-
gangssignale verstärkt werden, wenn die
Steuerspannung positiv ist (s. Abb. 3).
Input
CV
Abb. 3: Verstärkungsverhalten bei unterschiedlichen
Gain-Einstellungen
2 CV 2
Den Pegel der an Buchse " zugeführten Steuer-
spannung stellen Sie mit diesem Abschwächer ein.
Sie legen damit fest, wie stark sich Änderungen in der
Steuerspannung auf die Verstärkung auswirken.
4
System A - 100
Gain > 0
Output
Gain = 0
3 IN 1 • 4 IN 2
Mit den Abschwächern 3 und 4 stellen Sie den Si-
gnal-Eingangspegel der zu verstärkenden Signale
ein.
H
Falls das Ausgangssignal verzerrt und Sie
diesen Effekt nicht wünschen, so nehmen
Sie den Eingangspegel mit den Abschwä-
chern 3 und/oder 4 zurück.
5 Out
Den Ausgangspegel (Gesamtlautstärke) des VCA's
stellen Sie mit diesem Abschwächer ein.
