6. Anwendungsbeispiele
6.1. Einfache Standard-Synthesizer-Konfiguration mit einem Hüllkurven-Generator

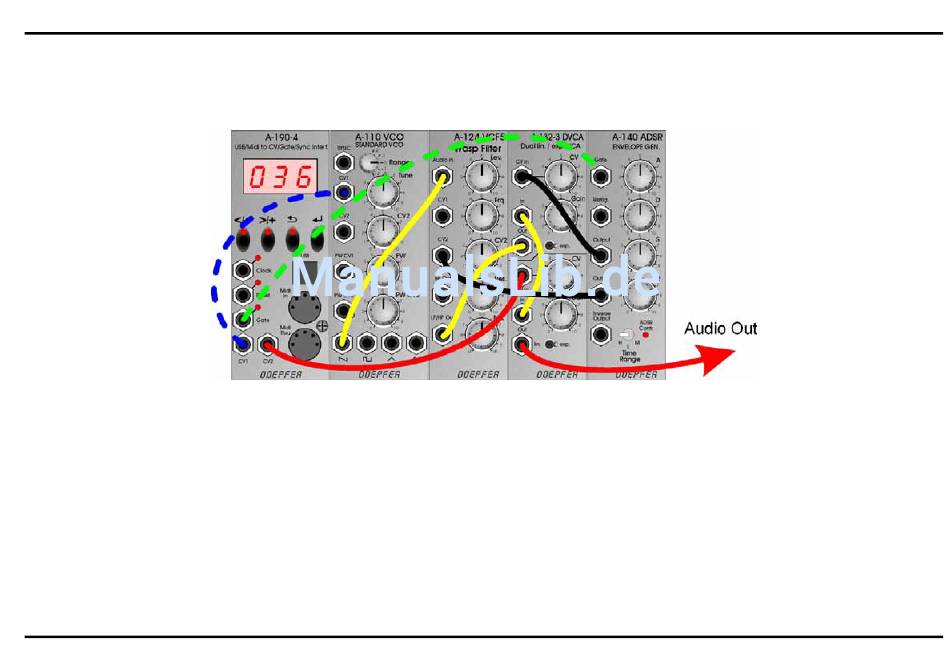

Abgebildet ist eine einfache Synthesizer-Zusammenstellung mit einem VCO A-110, einem nachgeschalteten VCF (A-124
Wasp Filter – alternativ sind auch andere Filtertypen möglich) und zwei VCAs (Dual VCA A-132-3). Der erste VCA wird von
einer Hüllkurve (ADSR) A-140 gesteuert. Der zweite VCA ist mit dem CV2-Ausgang des A-190-4 verbunden. Er dient der
MIDI-Steuerung der Gesamtlautstärke. Die gestrichelt eingezeichneten Verbindungen für tonhöhe und Gate (CV1 A-190-4
→ CV1 A-110 und Gate A-190-4 → Gate In A-140) müssen in einem A-100 System nicht gepatched werden, da diese
Verbindungen dort als Bus-Verbindung vorliegen. Dazu müssen jedoch bei den Modulen A-110, A-140 und A-190-4 die
notwendigen Jumper gesetzt sein (s. Seite 5, 20).
