A-136
Distortion / Waveshaper

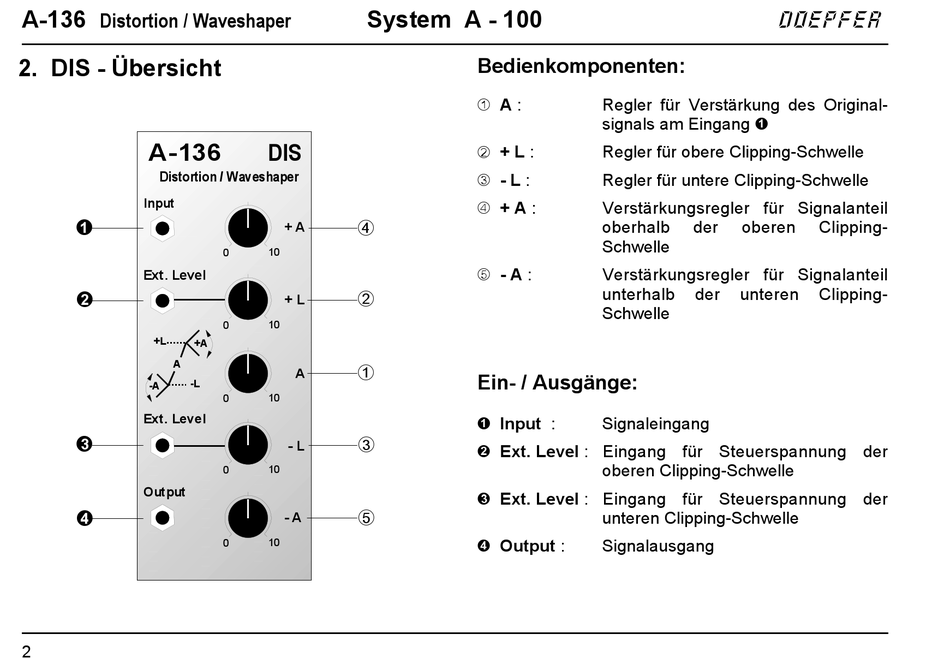

2. DIS - Übersicht
A-136
Distortion / Waveshaper
Input
Ext. Level
+L
+A
A
-L
-A
Ext. Level
Output
2
System A - 100
DIS
➃
+ A
0 10
➁
+ L
10
0
➀
A
0 10
➂
- L
10
0
➄
- A
10
0
Bedienkomponenten:
1 A : Regler für Verstärkung des Original-
signals am Eingang !
2 + L : Regler für obere Clipping-Schwelle
3 - L : Regler für untere Clipping-Schwelle
4 + A : Verstärkungsregler für Signalanteil
oberhalb
Schwelle
5 - A : Verstärkungsregler für Signalanteil
unterhalb
Schwelle
Ein- / Ausgänge:
! Input : Signaleingang
" Ext. Level : Eingang für Steuerspannung der
oberen Clipping-Schwelle
§ Ext. Level : Eingang für Steuerspannung der
unteren Clipping-Schwelle
$ Output : Signalausgang
doepfer
der oberen Clipping-
der unteren Clipping-
