DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 182

doepfer

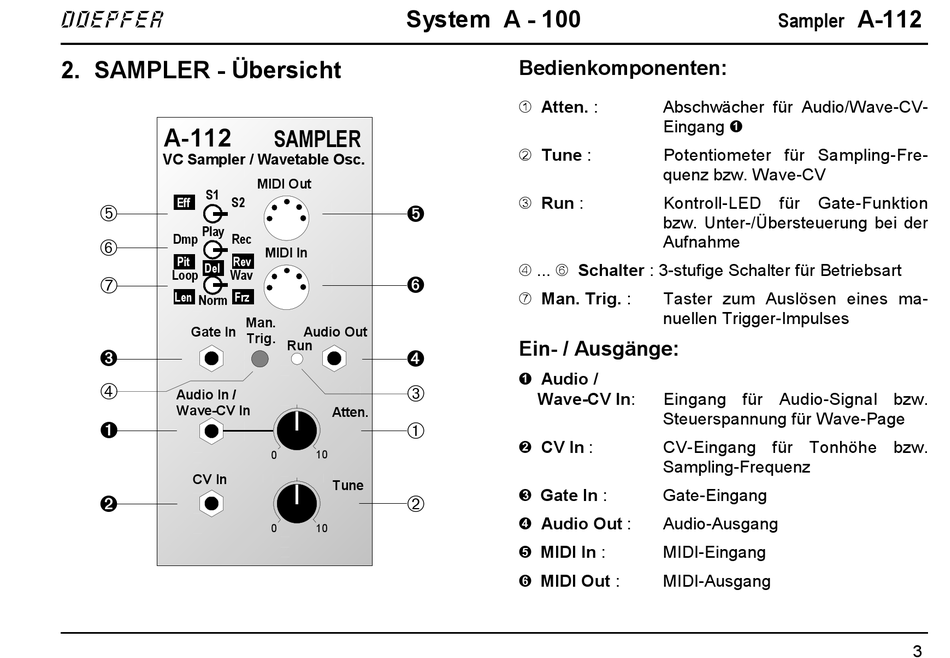

2. SAMPLER - Übersicht
A-112
VC Sampler / Wavetable Osc.
S1
S2
Eff
➄
Play
Dmp Rec
➅
Pit Rev
Del
Loop Wav
➆
Len Frz
Norm
Gate In
˜
➃
Audio In /
Wave-CV In
–
CV In
—
System A - 100
SAMPLER
MIDI Out
š
MIDI In
›
Man.
Audio Out
Trig.
Run
™
➂
Atten.
➀
0 10
Tune
➁
0 10
Bedienkomponenten:
1 Atten. : Abschwächer für Audio/Wave-CV-
Eingang !
2 Tune : Potentiometer für Sampling-Fre-
quenz bzw. Wave-CV
3 Run : Kontroll-LED
bzw. Unter-/Übersteuerung bei der
Aufnahme
4 ... 6 Schalter : 3-stufige Schalter für Betriebsart
7 Man. Trig. : Taster zum Auslösen eines ma-
nuellen Trigger-Impulses
Ein- / Ausgänge:
! Audio /
Wave-CV In: Eingang für Audio-Signal bzw.
Steuerspannung für Wave-Page
" CV In : CV-Eingang für Tonhöhe bzw.
Sampling-Frequenz
§ Gate In : Gate-Eingang
$ Audio Out : Audio-Ausgang
% MIDI In : MIDI-Eingang
& MIDI Out : MIDI-Ausgang
A-112
Sampler
für Gate-Funktion
3
