Vcf 1 - Übersicht - DOEPFER SYSTEM A - 100 Bedienungsanleitung

A-120
VCF 1

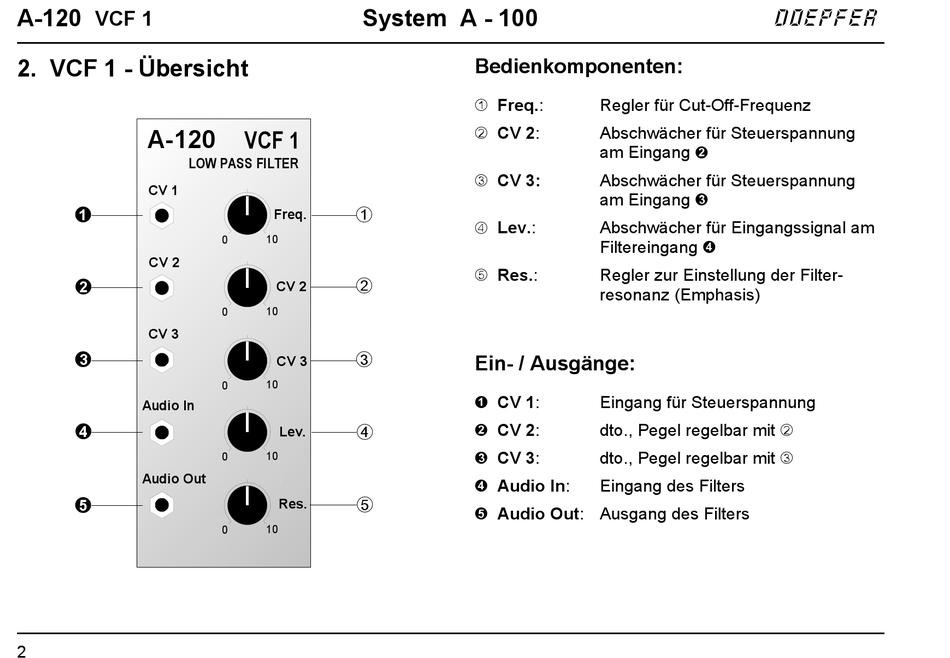

2. VCF 1 - Übersicht
A-120
LOW PASS FILTER
CV 1
CV 2
CV 3
Audio In
Audio Out
2
System A - 100
VCF 1
➀
Freq.
10
0
➁
CV 2
10
0
➂
CV 3
0 10
➃
Lev.
0 10
➄
Res.
10
0
Bedienkomponenten:
1 Freq.: Regler für Cut-Off-Frequenz
2 CV 2: Abschwächer für Steuerspannung
am Eingang "
3 CV 3: Abschwächer für Steuerspannung
am Eingang §
4 Lev.: Abschwächer für Eingangssignal am
Filtereingang $
5 Res.: Regler zur Einstellung der Filter-
resonanz (Emphasis)
Ein- / Ausgänge:
! CV 1: Eingang für Steuerspannung
" CV 2: dto., Pegel regelbar mit 2
§ CV 3: dto., Pegel regelbar mit 3
$ Audio In: Eingang des Filters
% Audio Out: Ausgang des Filters
