A-181
MULTIPLES 2

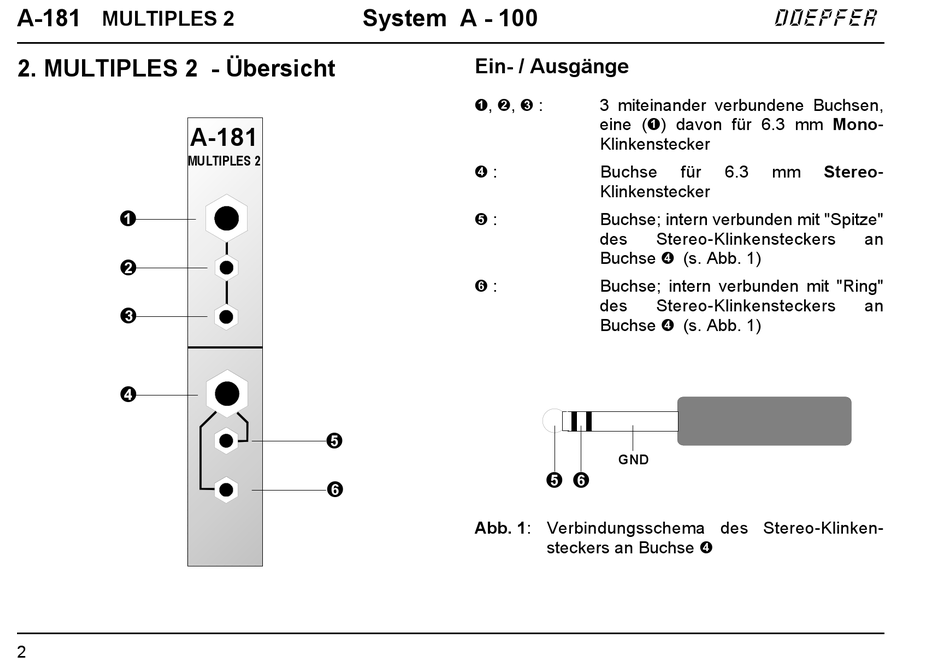

2. MULTIPLES 2 - Übersicht
A-181
MULTIPLES 2
2
System A - 100
Ein- / Ausgänge
!, ", § :
$ :
% :
& :
Abb. 1: Verbindungsschema des Stereo-Klinken-
3 miteinander verbundene Buchsen,
eine (!) davon für 6.3 mm Mono-
Klinkenstecker
Buchse für 6.3
Klinkenstecker
Buchse; intern verbunden mit "Spitze"
des Stereo-Klinkensteckers
Buchse $ (s. Abb. 1)
Buchse; intern verbunden mit "Ring"
des Stereo-Klinkensteckers
Buchse $ (s. Abb. 1)
GND
steckers an Buchse $
doepfer
mm Stereo-
an
an
