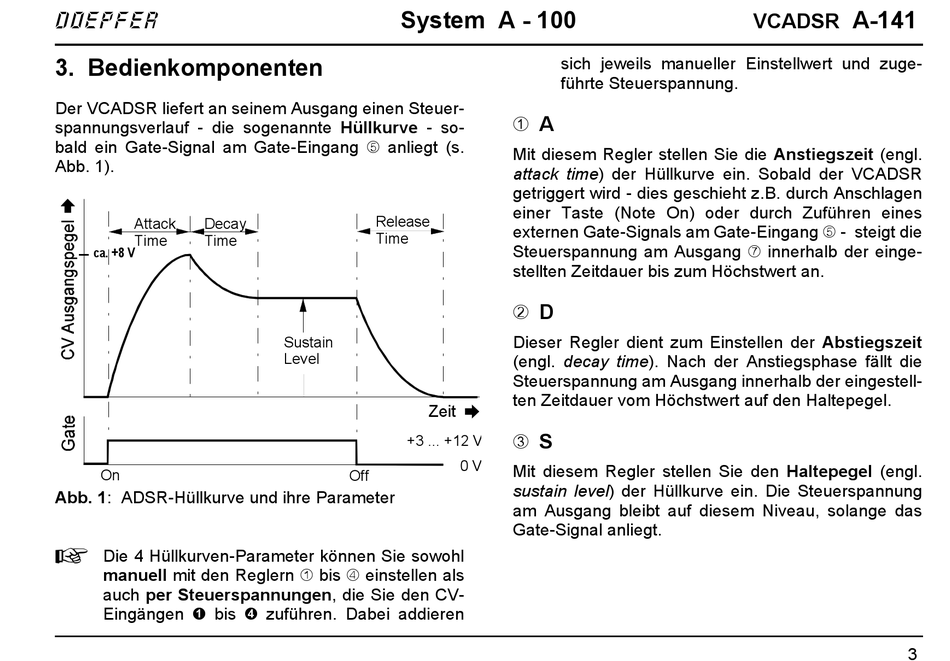

3. Bedienkomponenten
Der VCADSR liefert an seinem Ausgang einen Steuer-
spannungsverlauf - die sogenannte Hüllkurve - so-
bald ein Gate-Signal am Gate-Eingang 5 anliegt (s.
Abb. 1).
Attack Decay
Time Time
ca. +8 V
On
Abb. 1: ADSR-Hüllkurve und ihre Parameter
H
Die 4 Hüllkurven-Parameter können Sie sowohl
manuell mit den Reglern 1 bis 4 einstellen als
auch per Steuerspannungen, die Sie den CV-
Eingängen ! bis $ zuführen. Dabei addieren
System A - 100
Release
Time
Sustain
Level
Zeit ➨
+3 ... +12 V
0 V
Off
sich jeweils manueller Einstellwert und zuge-
führte Steuerspannung.
1 A
Mit diesem Regler stellen Sie die Anstiegszeit (engl.
attack time) der Hüllkurve ein. Sobald der VCADSR
getriggert wird - dies geschieht z.B. durch Anschlagen
einer Taste (Note On) oder durch Zuführen eines
externen Gate-Signals am Gate-Eingang 5 - steigt die
Steuerspannung am Ausgang 7 innerhalb der einge-
stellten Zeitdauer bis zum Höchstwert an.
2 D
Dieser Regler dient zum Einstellen der Abstiegszeit
(engl. decay time). Nach der Anstiegsphase fällt die
Steuerspannung am Ausgang innerhalb der eingestell-
ten Zeitdauer vom Höchstwert auf den Haltepegel.
3 S
Mit diesem Regler stellen Sie den Haltepegel (engl.
sustain level) der Hüllkurve ein. Die Steuerspannung
am Ausgang bleibt auf diesem Niveau, solange das
Gate-Signal anliegt.
