A-160

Clock Divider

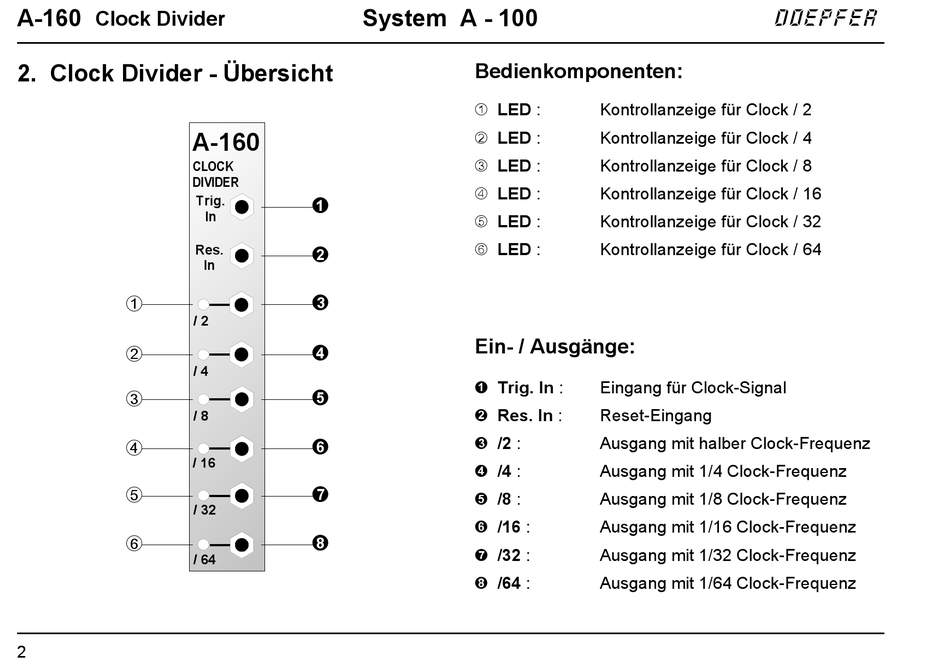

2. Clock Divider - Übersicht
A-160
CLOCK
DIVIDER
Trig.
Res.
➀
/ 2
➁
/ 4
➂
/ 8
➃
/ 16
➄
/ 32
➅
/ 64
2
System A - 100
In
In
Bedienkomponenten:
1 LED : Kontrollanzeige für Clock / 2
2 LED : Kontrollanzeige für Clock / 4
3 LED : Kontrollanzeige für Clock / 8
4 LED : Kontrollanzeige für Clock / 16
5 LED : Kontrollanzeige für Clock / 32
6 LED : Kontrollanzeige für Clock / 64
Ein- / Ausgänge:
! Trig. In : Eingang für Clock-Signal
" Res. In : Reset-Eingang
§ /2 : Ausgang mit halber Clock-Frequenz
$ /4 : Ausgang mit 1/4 Clock-Frequenz
% /8 : Ausgang mit 1/8 Clock-Frequenz
& /16 : Ausgang mit 1/16 Clock-Frequenz
/ /32 : Ausgang mit 1/32 Clock-Frequenz
( /64 : Ausgang mit 1/64 Clock-Frequenz
