DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 380

doepfer
Gate
Retrig.
CV A
CV A
CV D
CV D
CV S
CV S
CV R
CV R
Output
System A - 100
A-141
VCADSR
Attack
Decay
Sustain
Release

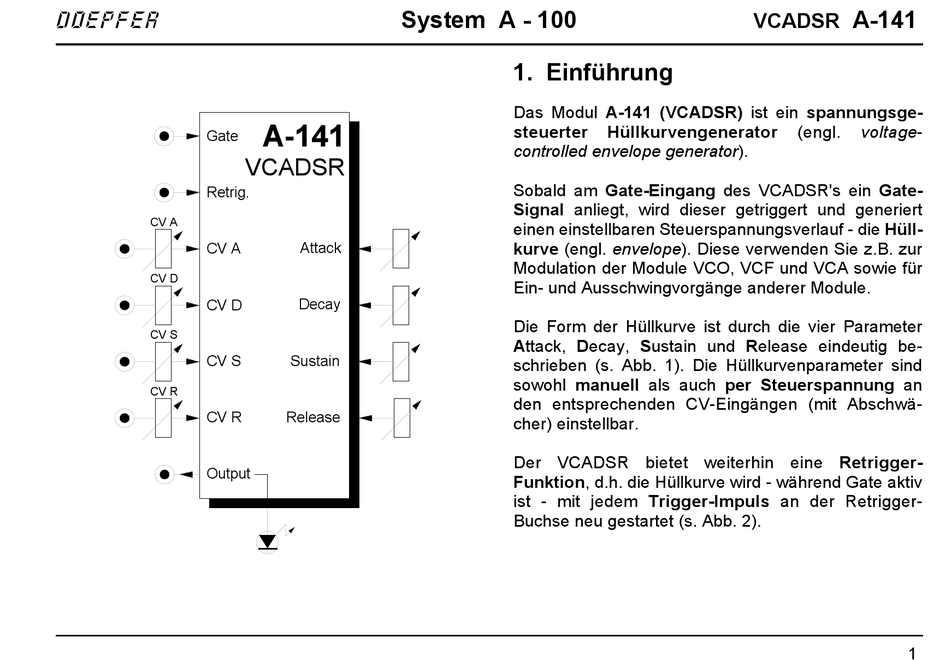

1. Einführung
Das Modul A-141 (VCADSR) ist ein spannungsge-
steuerter Hüllkurvengenerator
controlled envelope generator).
Sobald am Gate-Eingang des VCADSR's ein Gate-
Signal anliegt, wird dieser getriggert und generiert
einen einstellbaren Steuerspannungsverlauf - die Hüll-
kurve (engl. envelope). Diese verwenden Sie z.B. zur
Modulation der Module VCO, VCF und VCA sowie für
Ein- und Ausschwingvorgänge anderer Module.
Die Form der Hüllkurve ist durch die vier Parameter
Attack, Decay, Sustain und Release eindeutig be-
schrieben (s. Abb. 1). Die Hüllkurvenparameter sind
sowohl manuell als auch per Steuerspannung an
den entsprechenden CV-Eingängen (mit Abschwä-
cher) einstellbar.
Der VCADSR bietet weiterhin eine Retrigger-
Funktion, d.h. die Hüllkurve wird - während Gate aktiv
ist - mit jedem Trigger-Impuls an der Retrigger-
Buchse neu gestartet (s. Abb. 2).
A-141
VCADSR
(engl. voltage-
1
