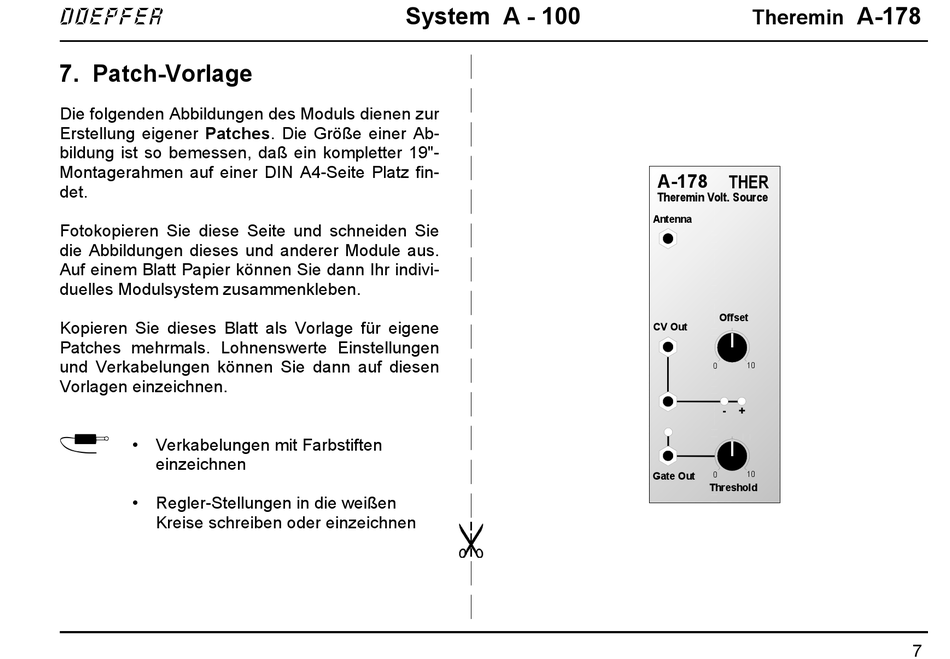

7. Patch-Vorlage
Die folgenden Abbildungen des Moduls dienen zur
Erstellung eigener Patches. Die Größe einer Ab-
bildung ist so bemessen, daß ein kompletter 19"-
Montagerahmen auf einer DIN A4-Seite Platz fin-
det.
Fotokopieren Sie diese Seite und schneiden Sie
die Abbildungen dieses und anderer Module aus.
Auf einem Blatt Papier können Sie dann Ihr indivi-
duelles Modulsystem zusammenkleben.
Kopieren Sie dieses Blatt als Vorlage für eigene
Patches mehrmals. Lohnenswerte Einstellungen
und Verkabelungen können Sie dann auf diesen
Vorlagen einzeichnen.
P
• Verkabelungen mit Farbstiften
einzeichnen
• Regler-Stellungen in die weißen
Kreise schreiben oder einzeichnen
System A - 100
Theremin
A-178
THER
Theremin Volt. Source
Antenna
Offset
CV Out
10
0
- +
0 10
Gate Out
Threshold
A-178
