A-113
Subharmonic Generator
2. Funktionsprinzip

Interner Aufbau

Der Subharmonische Generator A-113 enthält intern
viermal die Baugruppen (s. Abb. 1)
• Frequenzteiler mit Display und Eingabetastern für
den Divisor
• Wandler für Rechteck- in Sägezahn-Signal mit Ein-
zelausgang
• Regler für Anteil des jeweiligen Ausgangs-Signals
am Summen-Signal.
Das am Eingang anliegende Signal (vorzugsweise das
Rechteck-Signal eines VCOs) wird den vier Frequenz-
teilern zugeführt. Die Frequenzen der dort erzeugten
Rechteck-Signale sind
Eingangssignal-Frequenz durch die eingestellten ganz-
zahligen Divisoren (Wertebereich: 1 ... 24) bestimmt.
Die so erzeugten Rechteck-Signale werden in Säge-
zahn-Signale gewandelt und stehen an den Einzelaus-
gängen zur Verfügung.
2
System A - 100
durch die Division der

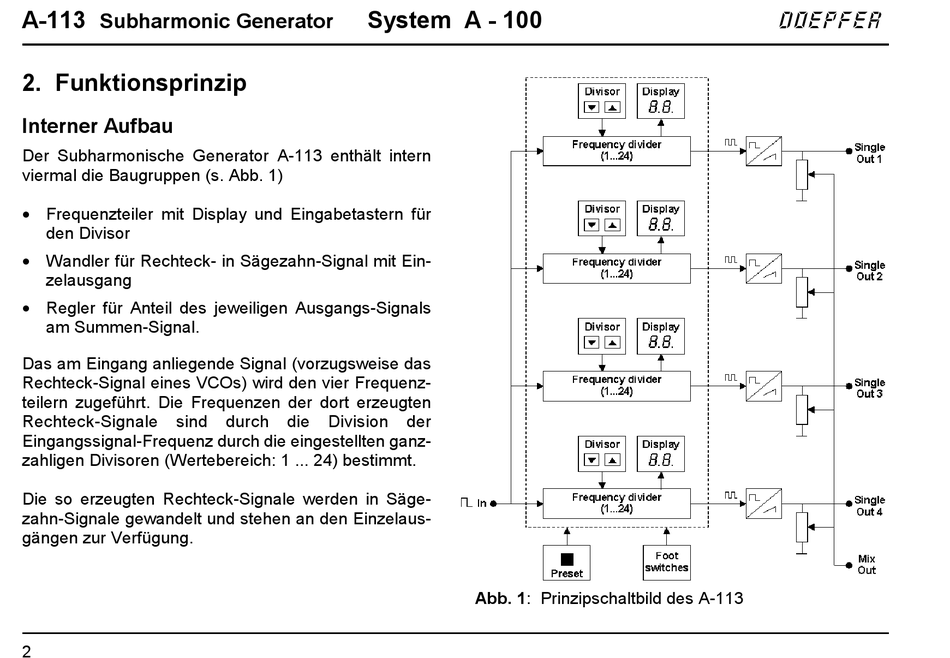

Abb. 1: Prinzipschaltbild des A-113
