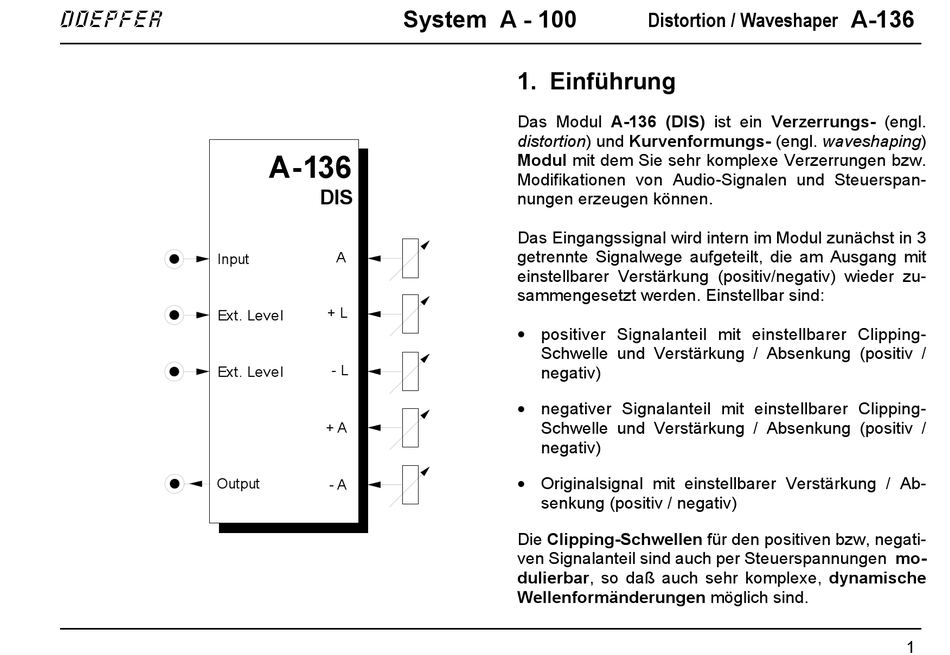

Distortion / Waveshaper
1. Einführung
Das Modul A-136 (DIS) ist ein Verzerrungs- (engl.
distortion) und Kurvenformungs- (engl. waveshaping)
Modul mit dem Sie sehr komplexe Verzerrungen bzw.
Modifikationen von Audio-Signalen und Steuerspan-
nungen erzeugen können.
Das Eingangssignal wird intern im Modul zunächst in 3
getrennte Signalwege aufgeteilt, die am Ausgang mit
einstellbarer Verstärkung (positiv/negativ) wieder zu-
sammengesetzt werden. Einstellbar sind:
• positiver Signalanteil mit einstellbarer Clipping-
Schwelle und Verstärkung / Absenkung (positiv /
negativ)
• negativer Signalanteil mit einstellbarer Clipping-
Schwelle und Verstärkung / Absenkung (positiv /
negativ)
• Originalsignal mit einstellbarer Verstärkung / Ab-
senkung (positiv / negativ)
Die Clipping-Schwellen für den positiven bzw, negati-
ven Signalanteil sind auch per Steuerspannungen mo-
dulierbar, so daß auch sehr komplexe, dynamische
Wellenformänderungen möglich sind.
A-136
1
