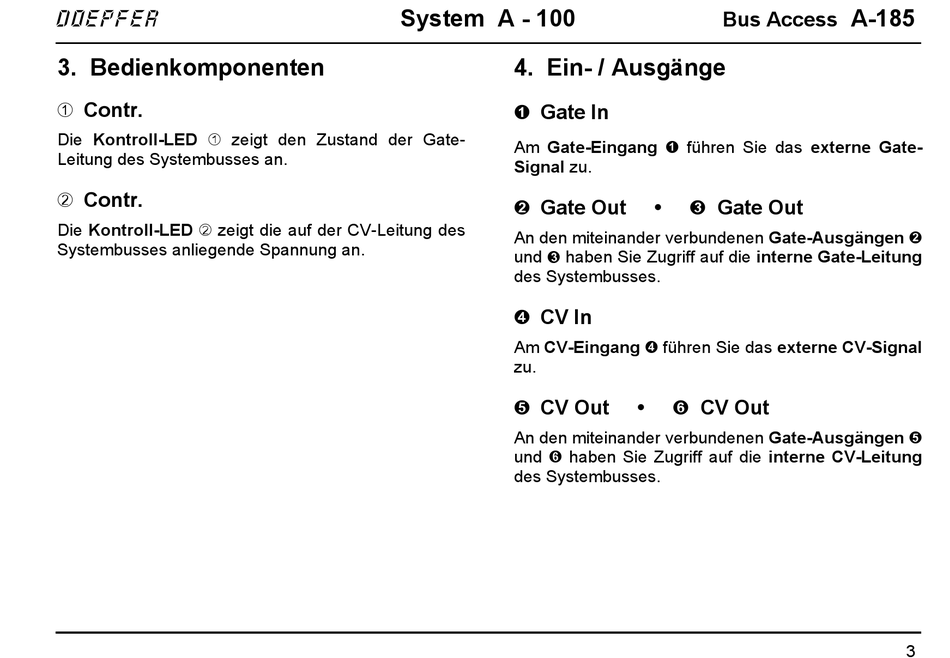

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 606

doepfer
3. Bedienkomponenten
1 Contr.
Die Kontroll-LED 1 zeigt den Zustand der Gate-
Leitung des Systembusses an.
2 Contr.
Die Kontroll-LED 2 zeigt die auf der CV-Leitung des
Systembusses anliegende Spannung an.
System A - 100
4. Ein- / Ausgänge
! Gate In
Am Gate-Eingang ! führen Sie das externe Gate-
Signal zu.
" Gate Out
An den miteinander verbundenen Gate-Ausgängen "
und § haben Sie Zugriff auf die interne Gate-Leitung
des Systembusses.
$ CV In
Am CV-Eingang $ führen Sie das externe CV-Signal
zu.
% CV Out
An den miteinander verbundenen Gate-Ausgängen %
und & haben Sie Zugriff auf die interne CV-Leitung
des Systembusses.
Bus Access
• § Gate Out
• & CV Out
A-185
3
