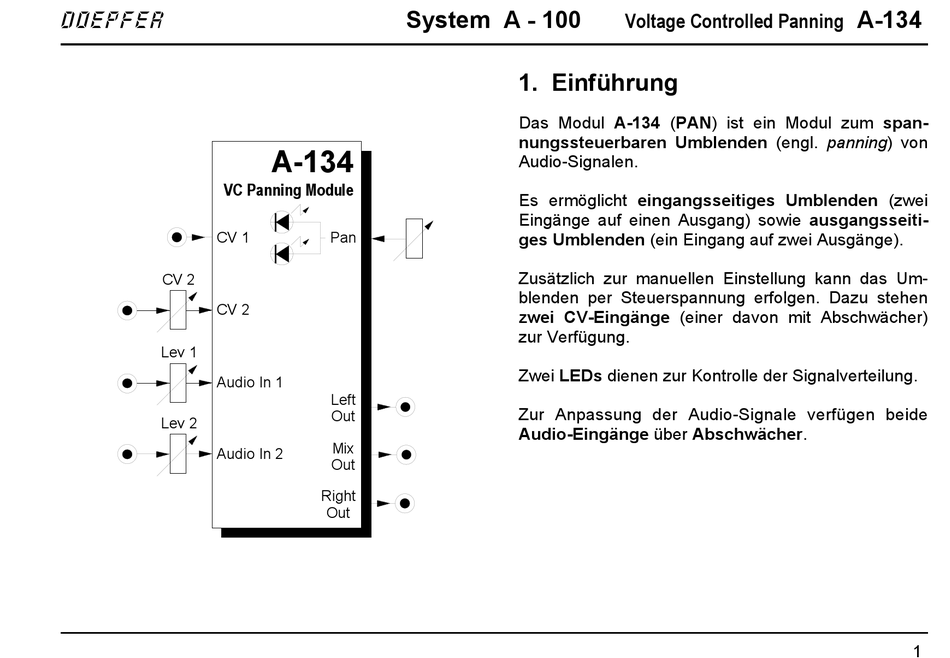

VC Panning Module
CV 1
CV 2
CV 2
Lev 1
Audio In 1
Lev 2
Audio In 2
System A - 100
A-134
Pan
Left
Out
Mix
Out
Right
Out
Voltage Controlled Panning
1. Einführung
Das Modul A-134 (PAN) ist ein Modul zum span-
nungssteuerbaren Umblenden (engl. panning) von
Audio-Signalen.
Es ermöglicht eingangsseitiges Umblenden (zwei
Eingänge auf einen Ausgang) sowie ausgangsseiti-
ges Umblenden (ein Eingang auf zwei Ausgänge).
Zusätzlich zur manuellen Einstellung kann das Um-
blenden per Steuerspannung erfolgen. Dazu stehen
zwei CV-Eingänge (einer davon mit Abschwächer)
zur Verfügung.
Zwei LEDs dienen zur Kontrolle der Signalverteilung.
Zur Anpassung der Audio-Signale verfügen beide
Audio-Eingänge über Abschwächer.
A-134
