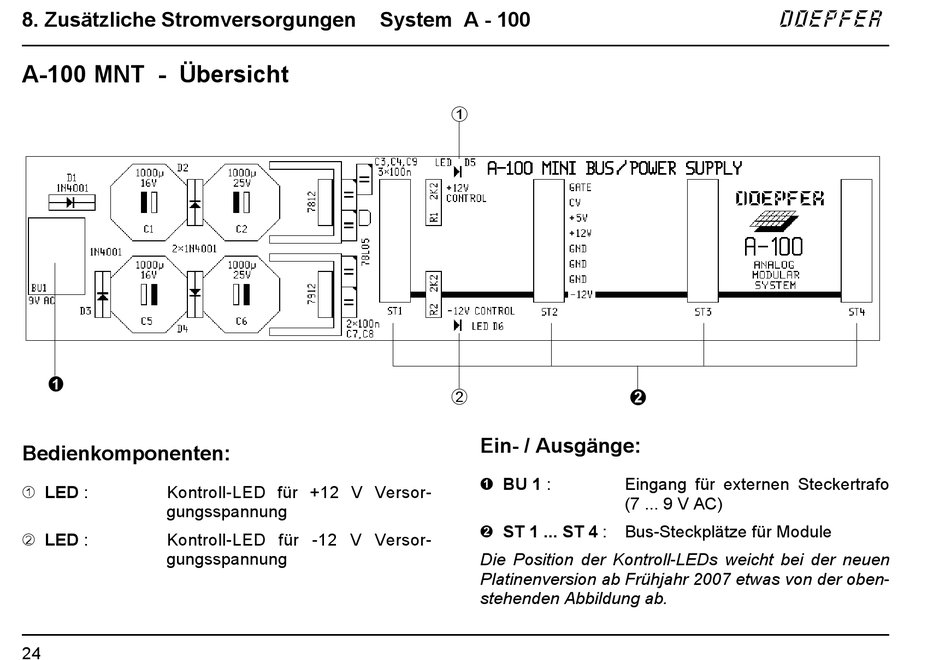

A-100 MNT - Übersicht
Bedienkomponenten:
1 LED : Kontroll-LED für +12 V Versor-
gungsspannung
2 LED : Kontroll-LED für -12 V Versor-
gungsspannung
24
System A - 100
➀
➁
Ein- / Ausgänge:
! BU 1 :
" ST 1 ... ST 4 : Bus-Steckplätze für Module
Die Position der Kontroll-LEDs weicht bei der neuen
Platinenversion ab Frühjahr 2007 etwas von der oben-
stehenden Abbildung ab.
doepfer
Eingang für externen Steckertrafo
(7 ... 9 V AC)
