doepfer
A-160
CLOCK
DIVIDER
Trig.
Res.
System A - 100
In
In
/ 2
/ 4
/ 8
/ 16
/ 32
/ 64

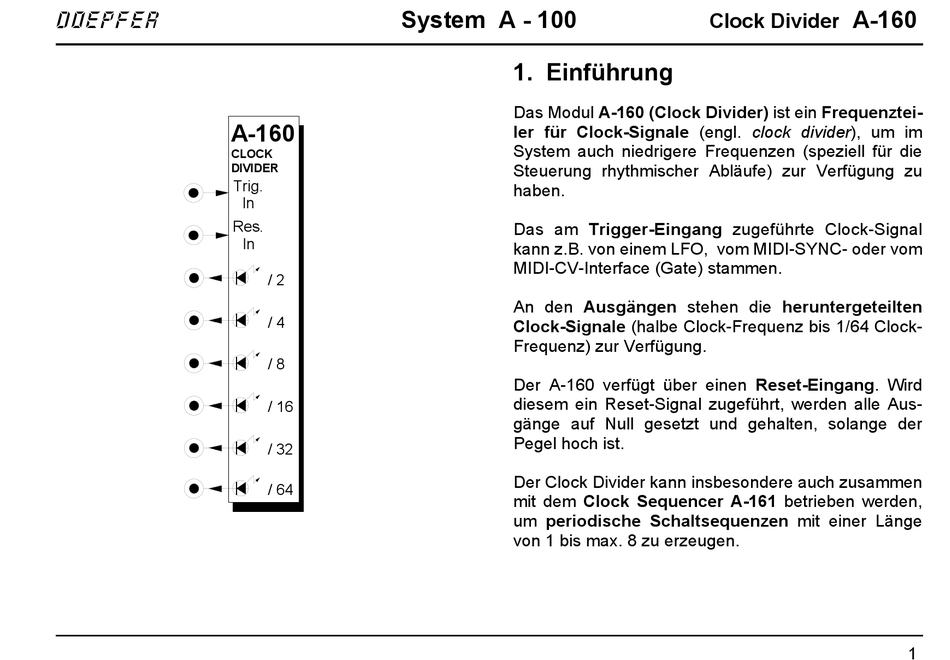

1. Einführung
Das Modul A-160 (Clock Divider) ist ein Frequenztei-
ler für Clock-Signale (engl. clock divider), um im
System auch niedrigere Frequenzen (speziell für die
Steuerung rhythmischer Abläufe) zur Verfügung zu
haben.
Das am Trigger-Eingang zugeführte Clock-Signal
kann z.B. von einem LFO, vom MIDI-SYNC- oder vom
MIDI-CV-Interface (Gate) stammen.
An den Ausgängen stehen die heruntergeteilten
Clock-Signale (halbe Clock-Frequenz bis 1/64 Clock-
Frequenz) zur Verfügung.
Der A-160 verfügt über einen Reset-Eingang. Wird
diesem ein Reset-Signal zugeführt, werden alle Aus-
gänge auf Null gesetzt und gehalten, solange der
Pegel hoch ist.
Der Clock Divider kann insbesondere auch zusammen
mit dem Clock Sequencer A-161 betrieben werden,
um periodische Schaltsequenzen mit einer Länge
von 1 bis max. 8 zu erzeugen.
A-160
Clock Divider
1
