Amplitudensteuerung Von Audio-Signalen - DOEPFER SYSTEM A - 100 Bedienungsanleitung

A-132
Dual Low Cost VCA
MIDI-Dynamik steuert Hüllkurvenhöhe von
VCF oder VCA
Eine wichtige Anwendung des A-132, die Steuerung
der Hüllkurve von VCF oder VCA entsprechend der
vom MIDI-Interface gelieferten Velocity-Steuerspan-
nung zeigt das Patch in Abb. 2.
MIDI-
Audio-
Velocity CV
Interface
Signal
Gate
ADSR
A-132

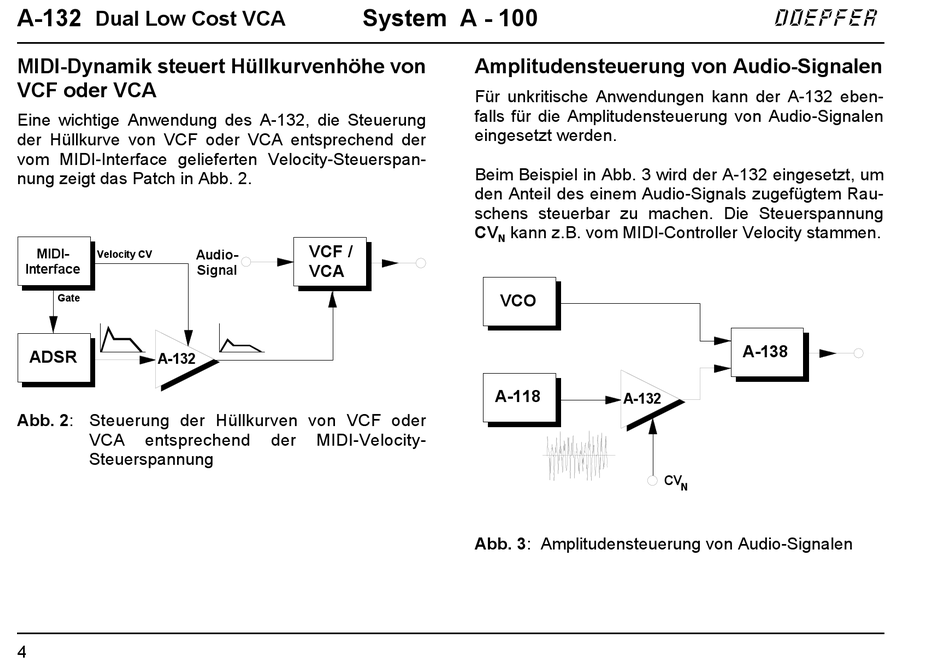

Abb. 2: Steuerung der Hüllkurven von VCF oder
VCA entsprechend
Steuerspannung
4
System A - 100
VCF /
VCA
der MIDI-Velocity-

Amplitudensteuerung von Audio-Signalen

Für unkritische Anwendungen kann der A-132 eben-
falls für die Amplitudensteuerung von Audio-Signalen
eingesetzt werden.
Beim Beispiel in Abb. 3 wird der A-132 eingesetzt, um
den Anteil des einem Audio-Signals zugefügtem Rau-
schens steuerbar zu machen. Die Steuerspannung
CV kann z.B. vom MIDI-Controller Velocity stammen.
N
VCO
A-118
A-132
Abb. 3: Amplitudensteuerung von Audio-Signalen
doepfer
A-138
CV
N
