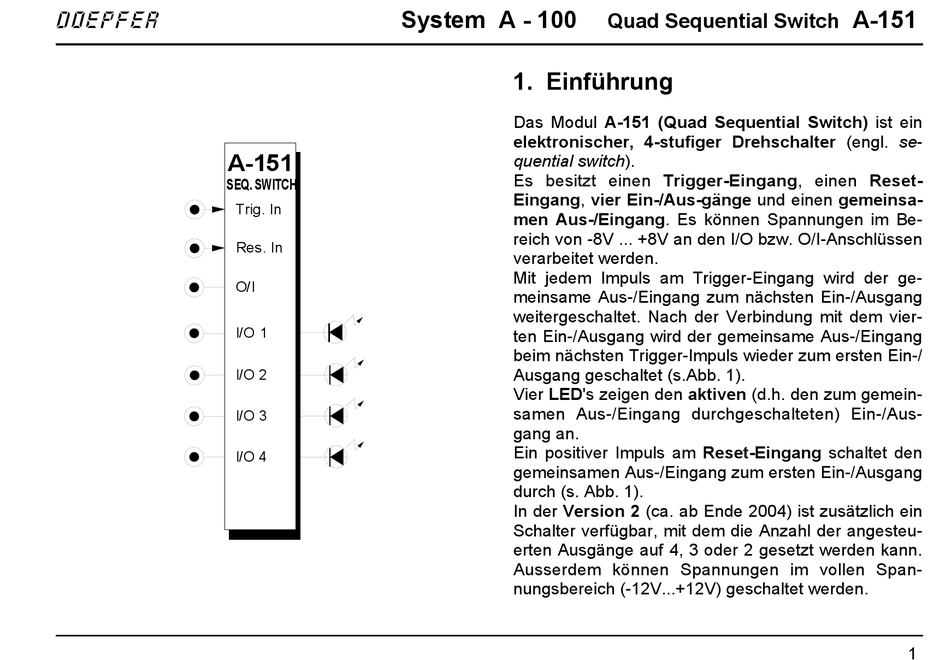

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 460

doepfer
A-151
SEQ. SWITCH
System A - 100
Trig. In
Res. In
O/I
I/O 1
I/O 2
I/O 3
I/O 4
Quad Sequential Switch
1. Einführung
Das Modul A-151 (Quad Sequential Switch) ist ein
elektronischer, 4-stufiger Drehschalter (engl. se-
quential switch).
Es besitzt einen Trigger-Eingang, einen Reset-
Eingang, vier Ein-/Aus-gänge und einen gemeinsa-
men Aus-/Eingang. Es können Spannungen im Be-
reich von -8V ... +8V an den I/O bzw. O/I-Anschlüssen
verarbeitet werden.
Mit jedem Impuls am Trigger-Eingang wird der ge-
meinsame Aus-/Eingang zum nächsten Ein-/Ausgang
weitergeschaltet. Nach der Verbindung mit dem vier-
ten Ein-/Ausgang wird der gemeinsame Aus-/Eingang
beim nächsten Trigger-Impuls wieder zum ersten Ein-/
Ausgang geschaltet (s.Abb. 1).
Vier LED's zeigen den aktiven (d.h. den zum gemein-
samen Aus-/Eingang durchgeschalteten) Ein-/Aus-
gang an.
Ein positiver Impuls am Reset-Eingang schaltet den
gemeinsamen Aus-/Eingang zum ersten Ein-/Ausgang
durch (s. Abb. 1).
In der Version 2 (ca. ab Ende 2004) ist zusätzlich ein
Schalter verfügbar, mit dem die Anzahl der angesteu-
erten Ausgänge auf 4, 3 oder 2 gesetzt werden kann.
Ausserdem können Spannungen im vollen Span-
nungsbereich (-12V...+12V) geschaltet werden.
A-151
1
