A-105 / A-122

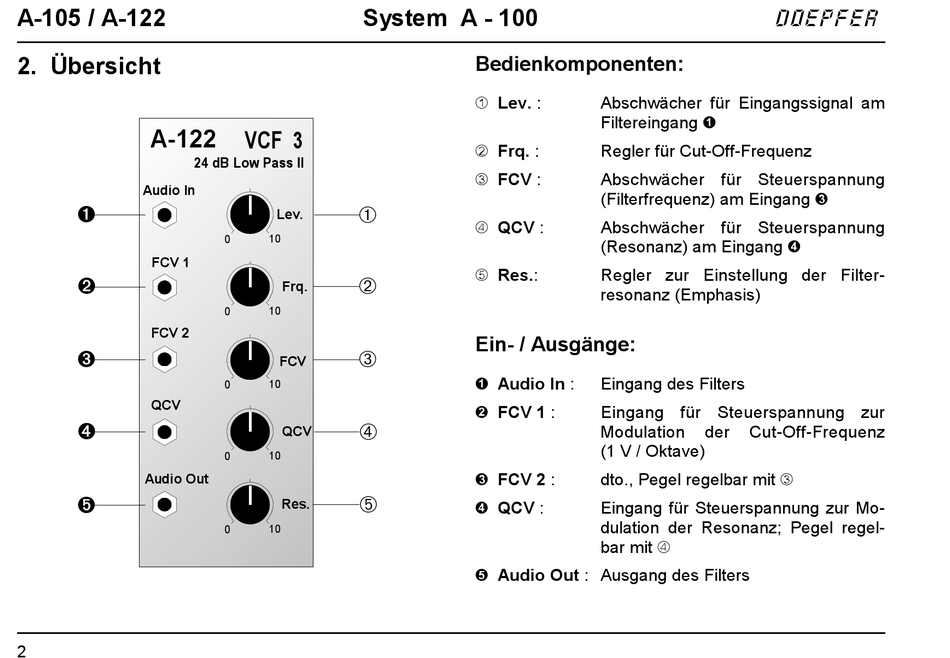

2. Übersicht
A-122
24 dB Low Pass II
Audio In
–
FCV 1
—
FCV 2
˜
QCV
™
Audio Out
š
2
System A - 100
VCF 3
➀
Lev.
10
0
➁
Frq.
10
0
➂
FCV
0 10
➃
QCV
0 10
➄
Res.
10
0
Bedienkomponenten:
1 Lev. : Abschwächer für Eingangssignal am
Filtereingang !
2 Frq. : Regler für Cut-Off-Frequenz
3 FCV : Abschwächer für Steuerspannung
(Filterfrequenz) am Eingang §
4 QCV : Abschwächer für Steuerspannung
(Resonanz) am Eingang $
5 Res.: Regler zur Einstellung der Filter-
resonanz (Emphasis)
Ein- / Ausgänge:
! Audio In : Eingang des Filters
" FCV 1 : Eingang für Steuerspannung zur
Modulation
(1 V / Oktave)
§ FCV 2 : dto., Pegel regelbar mit 3
$ QCV : Eingang für Steuerspannung zur Mo-
dulation der Resonanz; Pegel regel-
bar mit 4
% Audio Out : Ausgang des Filters
doepfer
der Cut-Off-Frequenz
